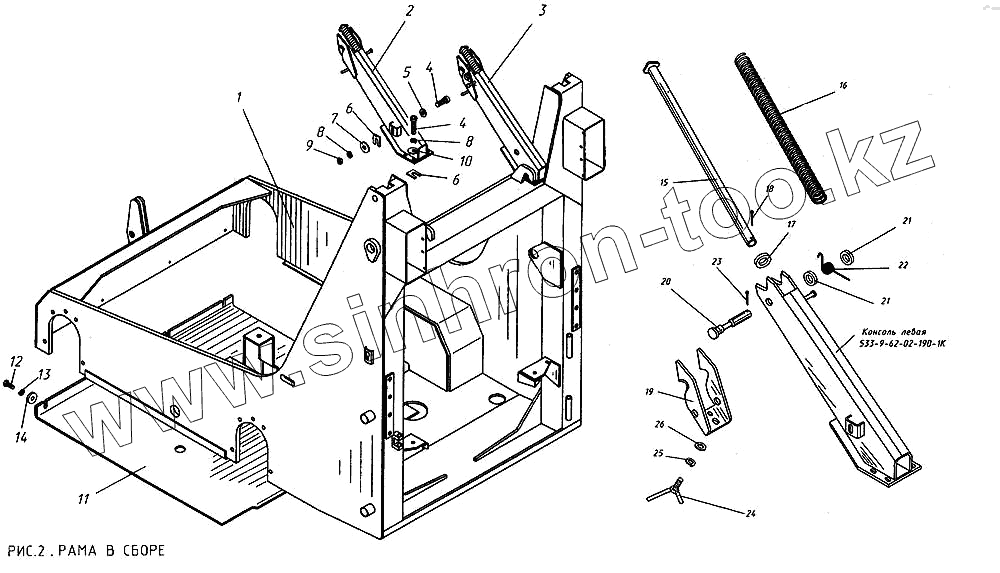

Каталог запасных частей к технике: КМЗ МКСМ-800. Рама в сборе
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-02-000-1К | 533-9-62-02-000-1К | Рама в сборе | |
| 533-0-62-02-209-1К | 533-0-62-02-209-1К | Пружина правая | |
| 1 | 533-9-62-02-001-1К | Рама | |
| 2 | 533-9-62-02-190-1К | Консоль левая | |
| 3 | 533-9-62-02-200-1К | Консоль правая | |
| 4 | Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84 | Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84 | |
| 5 | Шайба 10.01.0118 ГОСТ 11371-78 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 5 | Шайба 10.02.0118 ГОСТ 11371-78 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 6 | 533-0-62-02-236-1К | Шайба | |
| 7 | 533-0-62-31-097-1К | Шайба | |
| 8 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 9 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 10 | 672-31-153 | Шайба | |
| 11 | 533-0-62-02-230-1К | Панель | |
| 12 | Болт М8-6gХ20.46.019 ГОСТ 7796-70 | Болт М8-6gХ20.46.019 ГОСТ 7796-70 | |
| 13 | Шайба 8Т 65 Г06 ГОСТ 6402-70 | Шайба 8Т 65 Г06 ГОСТ 6402-70 | |
| 14 | 700-31-629 | Шайба | |
| 15 | 533-9-62-02-210-1К | Стойка | |
| 16 | 729-58-228 | Пружина | |
| 17 | Шайба 22.01.0118 ГОСТ 11371-78 | Шайба 22.01.0118 ГОСТ 11371-78 | |
| 17 | Шайба 22.02.0118 ГОСТ 11371-78 | Шайба 22.02.0118 ГОСТ 11371-78 | |
| 18 | Шплинт 5Х28.0118 ГОСТ 397-79 | Шплинт 5Х28.0118 ГОСТ 397-79 | |
| 19 | 533-0-62-02-394-1К | Зажим | |
| 20 | 533-0-62-02-225-2К | Цапфа | |
| 21 | Шайба 18.01.0118 ГОСТ 11371-78 | Шайба 18.01.0118 ГОСТ 11371-78 | |
| 21 | Шайба 18.02.0118 ГОСТ 11371-78 | Шайба 18.02.0118 ГОСТ 11371-78 | |
| 22 | 533-0-84-02-905-1К | Пружина левая | |
| 23 | Шплинт 4Х25.0118 ГОСТ 397-79 | Шплинт 4Х25.0118 ГОСТ 397-79 | |
| 24 | 533-9-62-02-315-1К | Фиксатор | |
| 25 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 26 | Шайба 12.01.0118 ГОСТ 11371-78 | Шайба 12.01.0118 ГОСТ 11371-78 | |
| 26 | Шайба 12.02.0118 ГОСТ 11371-78 | Шайба 12.02.0118 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
