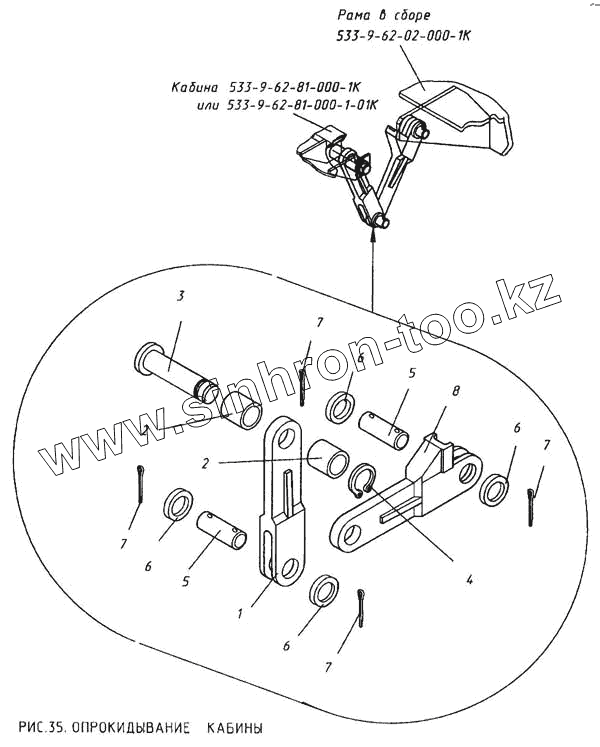

Каталог запасных частей к технике: КМЗ МКСМ-800. Опрокидывание кабины
1
2
2
3
4
5
5
6
6
6
6
7
7
7
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-21-650-2К | 533-9-62-21-650-2К | Опрокидывание кабины | |
| 1 | 533-0-62-21-772-1К | Тяга | |
| 2 | 533-0-62-21-774-1К | Втулка | |
| 3 | 533-0-62-21-423-1К | Цапфа | |
| 4 | Кольцо В 15.Хим.Окс.прм ГОСТ 13942-86 | Кольцо В 15.Хим.Окс.прм ГОСТ 13942-86 | |
| 5 | 533-0-62-21-773-1К | Ось | |
| 6 | Шайба 16.01.0118 ГОСТ 11371-78 | Шайба 16.01.0118 ГОСТ 11371-78 | |
| 7 | Шплинт 3.2Х25.0118 ГОСТ 397-79 | Шплинт 3.2Х25.0118 ГОСТ 397-79 | |
| 8 | 533-0-62-21-771-1К | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
