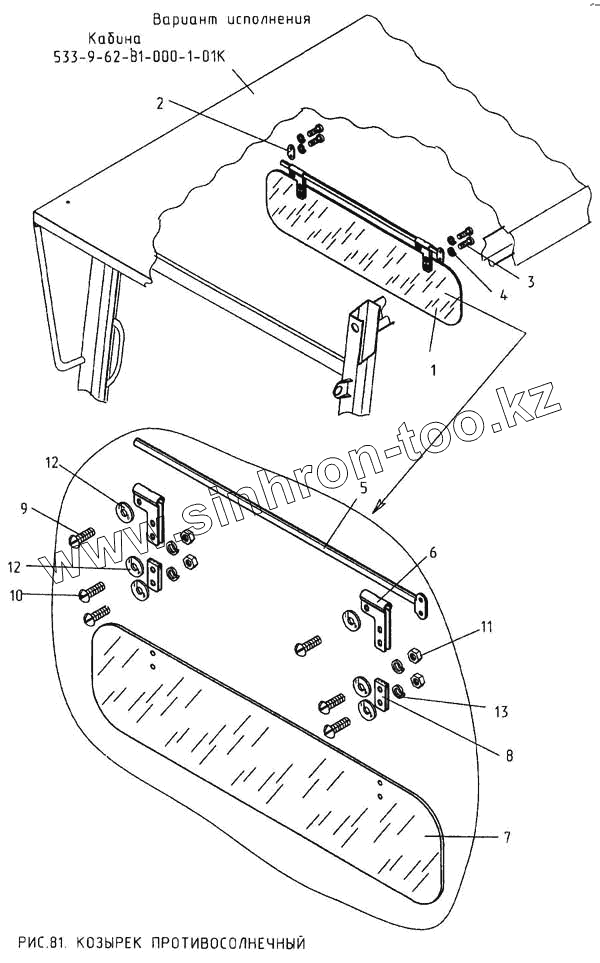

Каталог запасных частей к технике: КМЗ МКСМ-800. Козырек противосолнечный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 533-9-62-81-1012-1К Козырек противосолнечный
2 533-0-62-81-1015-1К Петля
3 Винт М4-6gх10.66.016 ГОСТ 1491-80 Винт М4-6gх10.66.016 ГОСТ 1491-80
4 Шайба 4 Т 65Г 05 ГОСТ 6402-70 Шайба 4 Т 65Г 05 ГОСТ 6402-70
5 533-9-62-81-1013-1К Ось
6 533-9-62-81-1014-1К Петля
7 533-0-62-81-1017-1К Козырек
8 533-0-62-81-1019-1К Прокладка
9 Винт М5-6gх12.48.016 ГОСТ 17473-80 Винт М5-6gх12.48.016 ГОСТ 17473-80
10 Винт М5-6gх16.48.016 ГОСТ 17473-80 Винт М5-6gх16.48.016 ГОСТ 17473-80
11 Гайка М5-6Н.6.016 ГОСТ 5915-70 Гайка М5-6Н.6.016 ГОСТ 5915-70
12 Шайба 5.01.0118 ГОСТ 11371-78 Шайба 5.01.0118 ГОСТ 11371-78
12 Шайба 5.02.0118 ГОСТ 11371-78 Шайба 5.02.0118 ГОСТ 11371-78
13 Шайба 5 Т 65Г 05 ГОСТ 6402-70 Шайба 5 Т 65Г 05 ГОСТ 6402-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
