Каталог запасных частей к технике: КМЗ МКСМ-800. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
47
48
49
50
51
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
72
73
73
74
74
75
75
76
76
77
77
78
78
79
79
80
81
82
83
83
84
85
86
87
88
89

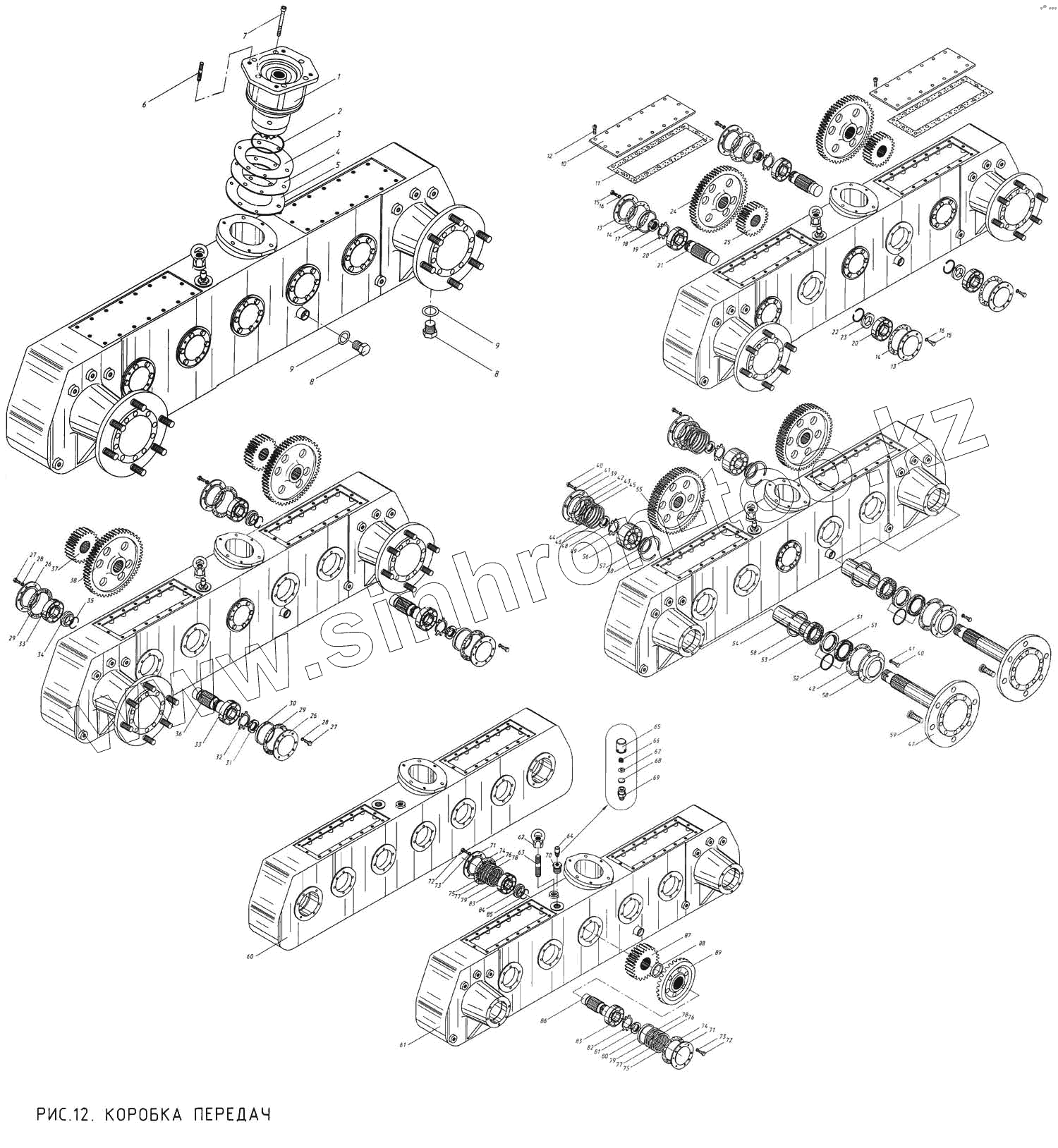

Позиция на иллюстрации Заводской номер детали Название детали
1 533-9-34-09-501-3К Шестерня (лев.)
1 533-9-34-09-001-3К Шестерня (прав.)
2 770-31-8 Кольцо уплотнительное
3 533-0-34-09-360-1-01К Прокладка регулировочная
4 533-0-34-09-082-1К Кольцо
5 533-0-34-09-360-1К Прокладка регулировочная
6 Шпилька М12Х1.2/8gх40.88.38Х0.019 ГОСТ 2 Шпилька М12Х1.2/8gх40.88.38Х0.019 ГОСТ 22036-76
7 Винт М8-6gХ80.48.019 ГОСТ 11738-84 Винт М8-6gХ80.48.019 ГОСТ 11738-84
8 765-33-121 Пробка
9 700-40-237-01 Прокладка
9 700-40-237-01 Прокладка
10 533-0-34-09-369-1К Кожух
11 533-0-34-09-370-1К Прокладка
12 Винт М6-6gХ12.48.019 ГОСТ 17475-80 Винт М6-6gХ12.48.019 ГОСТ 17475-80
13 533-0-34-09-089-4К Крышка
14 533-0-34-09-302-1К Прокладка
15 Болт М6-6gХ14.46.019 ГОСТ 7798-70 Болт М6-6gХ14.46.019 ГОСТ 7798-70
16 Шайба 6Т 65Г 06 ГОСТ 6402-70 Шайба 6Т 65Г 06 ГОСТ 6402-70
17 533-0-34-09-084-2К Распорное кольцо
18 672-30-24-03 Гайка
19 672-31-168 Шайба
20 Подшипник 208 ГОСТ 8338-75 Подшипник 208 ГОСТ 8338-75
21 533-0-34-09-070-4К Вал
22 533-0-34-09-108-1К Пружина
23 533-0-34-09-087-2К Кольцо
24 533-0-34-09-076-3К Шестерня
25 533-0-34-09-073-1К Шестерня
26 533-0-34-09-089-4К Крышка
27 Болт М6-6gХ14.46.019 ГОСТ 7798-70 Болт М6-6gХ14.46.019 ГОСТ 7798-70
28 Шайба 6Т 65Г 06 ГОСТ 6402-70 Шайба 6Т 65Г 06 ГОСТ 6402-70
29 533-0-34-09-302-1К Прокладка
30 533-0-34-09-084-2К Распорное кольцо
31 672-30-24-03 Гайка
32 672-31-168 Шайба
33 Подшипник 208 ГОСТ 8338-75 Подшипник 208 ГОСТ 8338-75
34 533-0-34-09-106-1К Кольцо
35 533-0-34-09-108-1К Пружина
36 533-0-34-09-070-4К Вал
37 533-0-34-09-075-1К Шестерня
38 533-0-34-09-076-3К Шестерня
39 533-0-34-09-053-3К Крышка
40 Болт М8-6gХ20.46.019 ГОСТ 7796-70 Болт М8-6gХ20.46.019 ГОСТ 7796-70
41 Шайба 8Т 65Г 06 ГОСТ 6402-70 Шайба 8Т 65Г 06 ГОСТ 6402-70
42 533-0-34-09-303-1К Прокладка
43 533-0-34-09-088-1К Шайба
44 533-0-34-09-092-1К Шайба
45 533-0-34-09-094-1К Шайба
46 533-0-34-09-095-1К Шайба
47 533-0-34-09-100-3К Входной вал
48 672-30-24-03 Гайка
49 672-31-168 Шайба
50 533-0-34-09-056-2К Крышка
51 688-12-сб53 Манжета 1.2-55Х80-3 ГОСТ 8752-79/ОСТ38.05.146-78
51 688-12-сб53 Манжета 1.2-55Х80-3 ГОСТ 8752-79/ОСТ38.05.146-78
52 672-38-74 Пружина
53 Подшипник 32210 ГОСТ 8328-75 Подшипник 32210 ГОСТ 8328-75
54 533-0-34-09-080-2К Распорная втулка
55 533-0-34-09-074-2К Шестерня
56 Подшипник 3608 ГОСТ 5721-75 Подшипник 3608 ГОСТ 5721-75
57 533-0-34-09-109-2К Кольцо
58 Кольцо В90Хим.Окс.прм. ГОСТ 13941-86 Кольцо В90Хим.Окс.прм. ГОСТ 13941-86
59 533-0-34-09-090-1К Винт
60 533-0-34-09-371-1К Корпус (прав.)
61 533-0-34-09-371-1-01К Корпус (лев.)
62 700-30-497 Рым-гайка
63 700-29-364 Шпилька
64 125.72.019 Сапун
65 151.72.150 Колпачок
66 125.72.153 Пружина
67 125.72.152 Прокладка
68 125.72.151 Прокладка
69 125.72.149 Штуцер сапуна
70 08.37.135 Пробка
71 533-0-34-09-089-4К Крышка
72 Болт М6-6gХ14.46.019 ГОСТ 7798-70 Болт М6-6gХ14.46.019 ГОСТ 7798-70
73 Шайба 6Т 65Г 06 ГОСТ 6402-70 Шайба 6Т 65Г 06 ГОСТ 6402-70
74 533-0-34-09-302-1К Прокладка
75 533-0-34-09-111-1К Кольцо
76 533-0-34-09-112-1К Кольцо
77 533-0-34-09-113-1К Кольцо
78 533-0-41-01-044-1К Шайба
79 533-0-34-09-113-1-01К Кольцо
80 533-0-34-09-083-2К Распорное кольцо
81 672-30-24-03 Гайка
82 672-31-168 Шайба
83 Подшипник 208 ГОСТ 8338-75 Подшипник 208 ГОСТ 8338-75
84 533-0-34-09-087-2К Кольцо
85 533-0-34-09-108-1К Пружина
86 533-0-34-09-070-4К Вал
87 533-0-34-09-073-1К Шестерня
88 533-0-34-09-086-2К Втулка
89 533-0-34-09-316-1К Шестерня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
