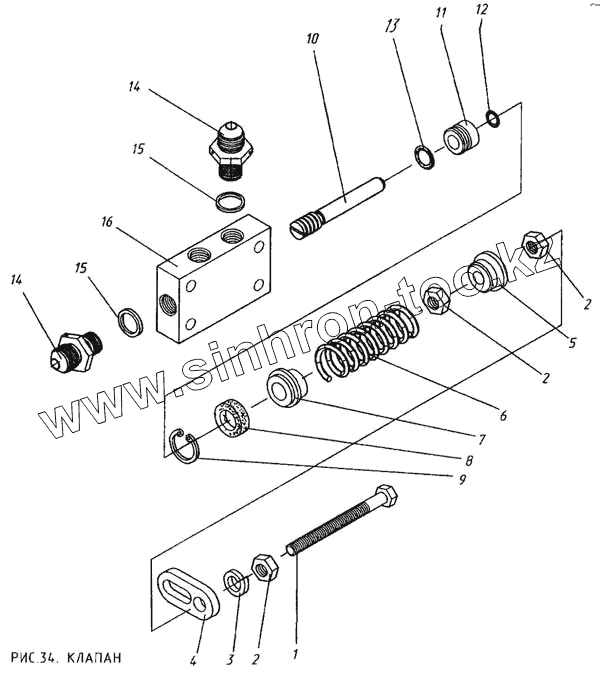

Каталог запасных частей к технике: КМЗ МКСМ-800. Клапан
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 672-28-146 | Болт | |
| 2 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 3 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 4 | 533-0-62-21-588-1К | Плечо | |
| 5 | 533-0-62-21-258-1К | Шайба | |
| 6 | 533-0-09-25-115-1К | Пружина | |
| 7 | 533-0-62-21-259-1К | Шайба | |
| 8 | 765-17-492 | Сальник | |
| 9 | Кольцо В 15.Хим.Оке.прм ГОСТ 13943-86 | Кольцо В 15.Хим.Оке.прм ГОСТ 13943-86 | |
| 10 | 533-0-62-21-252-1К | Золотник | |
| 11 | 533-0-62-21-719-1К | Вкладыш | |
| 12 | Кольцо 008-012-25-2-2 ГОСТ 9833-73/18829 | Кольцо 008-012-25-2-2 ГОСТ 9833-73/18829-73 | |
| 13 | 901.01.85 | Кольцо | |
| 14 | 533-0-62-21-714-1К | Штуцер | |
| 15 | 700-40-258 | Уплотнительное кольцо | |
| 16 | 533-0-62-21-251-1К | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
