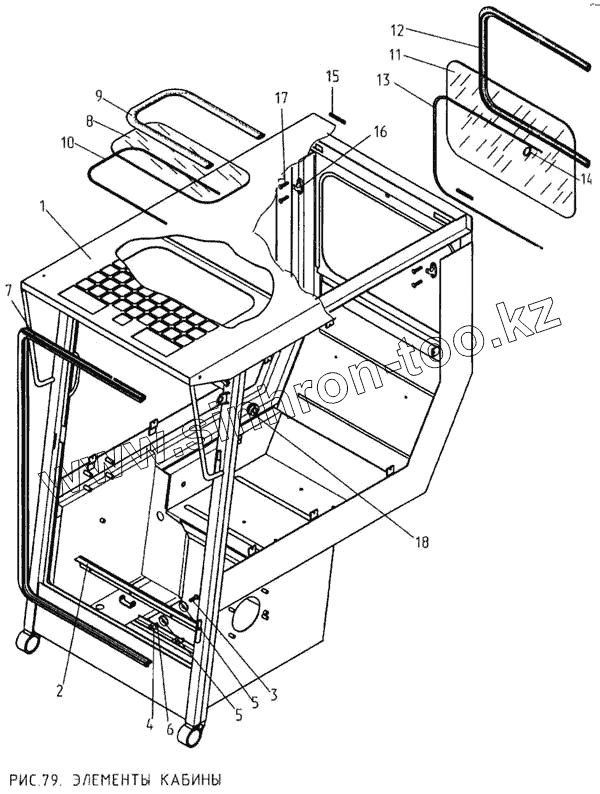

Каталог запасных частей к технике: КМЗ МКСМ-800. Элементы кабины
1
2
3
4
5
5
5
6
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-9-62-81-001-1К | Каркас кабины | |
| 2 | 533-0-62-81-672-1К | Кожух | |
| 3 | Винт М5-6gх1 6.48.016 ГОСТ 17473-80 | Винт М5-6gх1 6.48.016 ГОСТ 17473-80 | |
| 4 | Гайка М5-6Н.6.016 ГОСТ 5915-70 | Гайка М5-6Н.6.016 ГОСТ 5915-70 | |
| 5 | Шайба 5.01.0118 ГОСТ 11371-78 | Шайба 5.01.0118 ГОСТ 11371-78 | |
| 5 | Шайба 5.02.0118 ГОСТ 11371-78 | Шайба 5.02.0118 ГОСТ 11371-78 | |
| 6 | Шайба 5 Т 65Г 05 ГОСТ 6402-70 | Шайба 5 Т 65Г 05 ГОСТ 6402-70 | |
| 7 | 533-0-62-81-946-1К | Профиль двери | |
| 8 | 533-0-62-81-736-1К | Стекло верхнее | |
| 9 | 533-0-62-81-943-1К | Профиль окна | |
| 10 | 533-0-62-81-938-1К | Вкладыш уплотнителя | |
| 11 | 533-0-62-81-754-1К | Стекло заднее | |
| 12 | 533-0-62-81-942-1К | Профиль окна | |
| 13 | 533-0-62-81-939-1К | Вкладыш уплотнителя | |
| 14 | 672-39-75 | Кольцо | |
| 15 | 533-0-62-31-040-1-03К | Уплотнение | |
| 16 | 533-0-62-81-945-1К | Вешалка | |
| 17 | Винт М4-6gх22.48.016 ГОСТ 17475-80 | Винт М4-6gх22.48.016 ГОСТ 17475-80 | |
| 18 | 688-82-164 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
