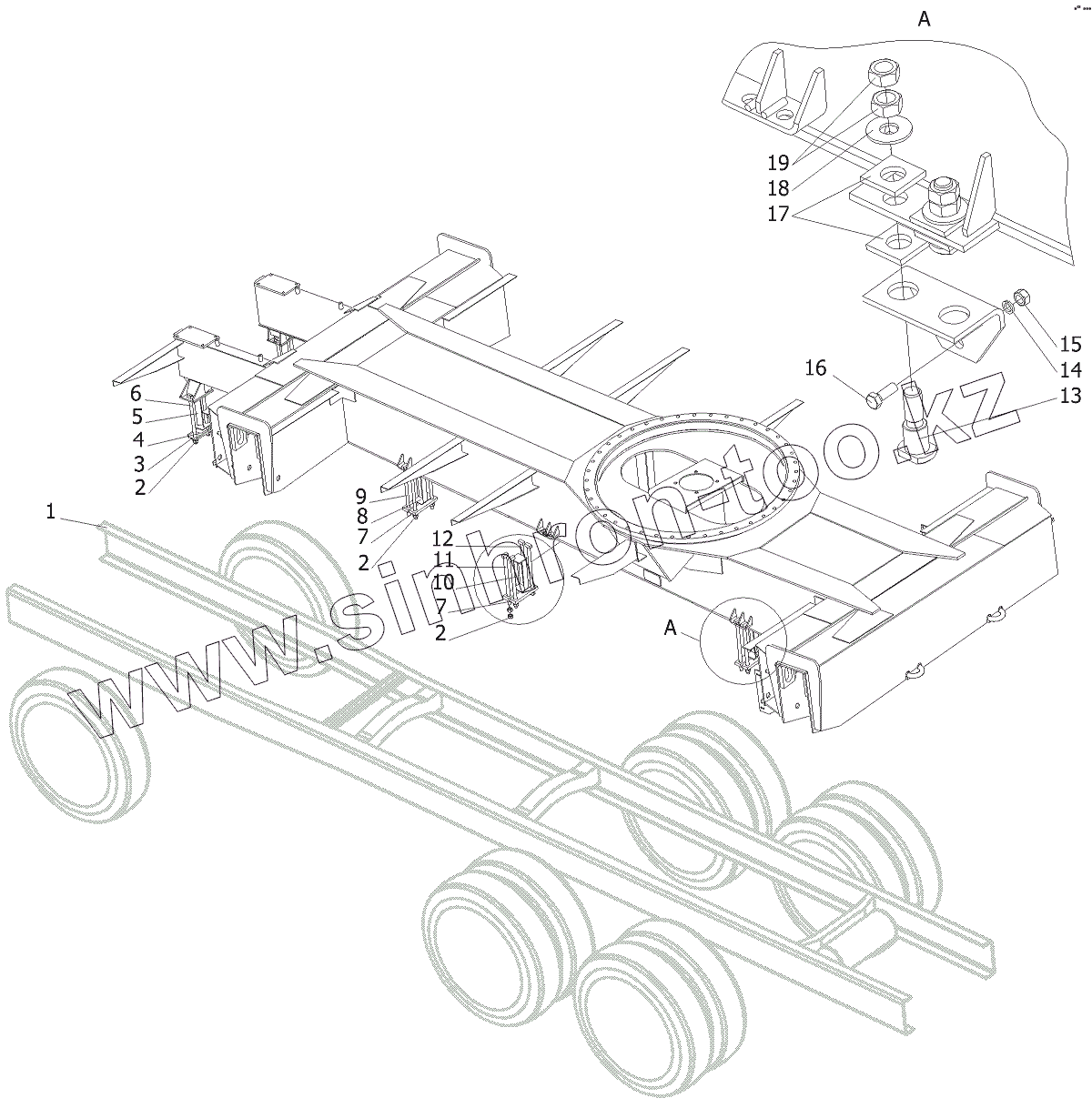

Каталог запасных частей к технике: Клинцовский автокрановый завод КС-55713-1К-3. Установка рамы нижней
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шасси автомобильное | Шасси автомобильное | |
| 2 | Гайка М20х1,5-7Н.5.019 | Гайка | |
| 2 | Гайка М20х1,5-7Н.5.019 | Гайка | |
| 2 | Гайка М20х1,5-7Н.5.019 | Гайка | |
| 3 | КС-4572А.30.002 | Обойма | |
| 3 | КС-4572А.30.002 | Обойма | |
| 3 | КС-4572А.30.002 | Обойма | |
| 4 | КС-4572А.30.003 | Амортизатор | |
| 4 | КС-4572А.30.003 | Амортизатор | |
| 4 | КС-4572А.30.003 | Амортизатор | |
| 5 | КС-35719-5.30.020-1-02 | Проставка | |
| 5 | КС-55713-5К.30.010-01 | Проставка | |
| 5 | КС-35719-5.30.020-1-02 | Проставка | |
| 6 | КС-4572.30.008-03 | Болт | |
| 6 | КС-55713-3.30.003 | Стремянка | |
| 6 | КС-4572.30.008-03 | Болт | |
| 6 | КС-4572.30.008-04 | Болт | |
| 7 | КС-45719-7А.30.002 | Планка | |
| 8 | КС-55713-6К.30.030 | Проставка | |
| 8 | КС-35719-5.30.030-1-02 | Проставка | |
| 8 | КС-35719-5.30.030-1-02 | Проставка | |
| 9 | КС-4572.30.008-02 | Болт | |
| 9 | КС-4572.30.008-1-02 | Болт | |
| 9 | КС-4572.30.008-02 | Болт | |
| 10 | КС-35719-5.30.030-1-04 | Проставка | |
| 10 | КС-55713-5К.30.040 | Проставка | |
| 10 | КС-55713-6К.30.020 | Проставка | |
| 11 | КС-4572.30.008-02 | Болт | |
| 11 | КС-4572.30.008-03 | Болт | |
| 12 | КС-4572.30.008-04 | Болт | |
| 12 | КС-4572.30.008-04 | Болт | |
| 13 | КС-45724-5.30.001-01 | Болт | |
| 14 | Шайба С.14.01.019 | Шайба | |
| 15 | Гайка М14-7Н.5.019 | Гайка | |
| 16 | Болт М14-6gх45.66.019 | Болт | |
| 17 | КС-45719-5А.30.001 | Шайба | |
| 18 | Шайба С.24.01.019 | Шайба | |
| 19 | Гайка М24х2-7Н.12.40Х.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
