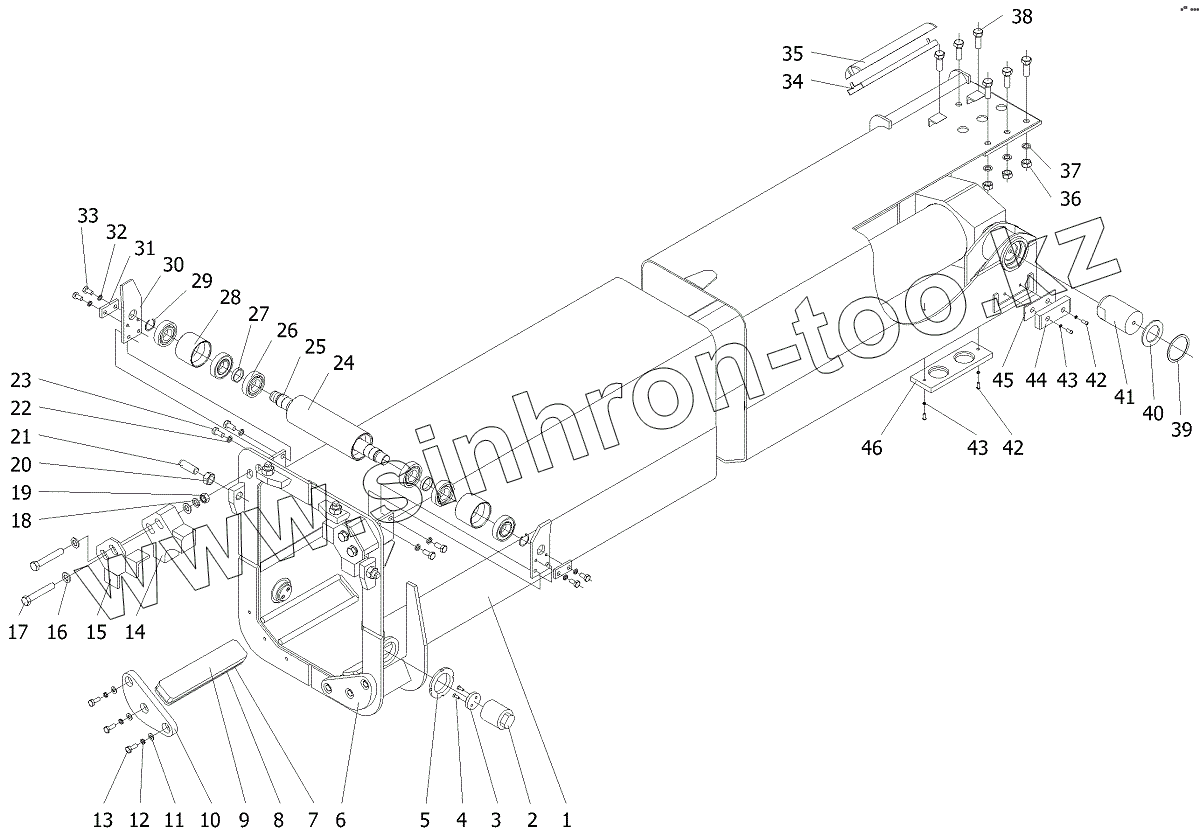

Каталог запасных частей к технике: Клинцовский автокрановый завод КС-55713-1К-3. Секция вторая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-55713-1B.63.600 | Секция вторая | |
| 2 | КС-55713-1В.63.281 | Винт | |
| 3 | КС-4572.63.281 | Шайба | |
| 4 | Винт В.М6-16.46.019 | Винт | |
| 5 | Гайка М60х2-7Н.5.06.019 | Гайка | |
| 6 | КС-55713-1К-1.63.109-01 | Упор | |
| 7 | КС-55713-1B.63.152- | Подкладка | |
| 8 | КС-55713-1B.63.152-01 | Подкладка | |
| 9 | КС-55713-1B.63.137 | Опора скольжения | |
| 10 | КС-55713-1К-1.63.109 | Упор | |
| 11 | Шайба 10.01.019 | Шайба | |
| 12 | Шайба 10.65Г.019 | Шайба | |
| 13 | Болт М10-6gx25.46.019 | Болт | |
| 14 | КС-55713-1К-1.63.131-1 | Опора скольжения | |
| 15 | КС-55713-1К-1.63.050-2 | Корпус | |
| 16 | Шайба 16.02.019 | Шайба | |
| 17 | КС-55713-1К-1.63.111 | Болт | |
| 18 | Шайба 16.65Г.019 | Шайба | |
| 19 | Гайка М16-6H.5.019 | Гайка | |
| 20 | Гайка М20x1,5-6Н.5.019 | Гайка | |
| 21 | КС-55713-1К-1.63.132 | Винт | |
| 22 | Шайба 12.65Г.019 | Шайба | |
| 23 | Болт М12-6gx25.58.019 | Болт | |
| 24 | КС-55713-1В.63.183 | Ролик | |
| 25 | КС-55713-1В.63.181 | Ось | |
| 26 | Подшипник 60207 | Подшипник | |
| 27 | КС-55713-1В.63.182 | Втулка | |
| 28 | КС-55713-1В.63.184 | Ролик | |
| 29 | Кольцо В35 | Кольцо | |
| 30 | КС-55713-1B.63.260 | Кронштейн в сборе | |
| 31 | КС-55721.63.208 | Планка | |
| 32 | Шайба 10.65Г.019 | Шайба | |
| 33 | Болт М10-6gx20.58.019 | Болт | |
| 34 | КС-55713-1B.63.143 | Швеллер | |
| 35 | КС-55713-1К-2.63.104 | Опора скольжения | |
| 36 | Гайка М16-6H.5.019 | Гайка | |
| 37 | Шайба 16.65Г.019 | Шайба | |
| 38 | КС-55713-1B.63.134 | Болт | |
| 39 | Кольцо В 80 | Кольцо | |
| 40 | КС-55729Б.63.135 | Диск | |
| 41 | КС-55713-1B.63.117 | Ось | |
| 42 | Винт ВМ6-6gх16.46.019 | Винт | |
| 43 | Шайба 6.65Г.019 | Шайба | |
| 44 | КС-55713-1К-1.63.107 | Опора скольжения | |
| 45 | КС-55713-1B.63.129 | Подкладка | |
| 46 | КС-65719-1К.63.143 | Опора скольжения |
