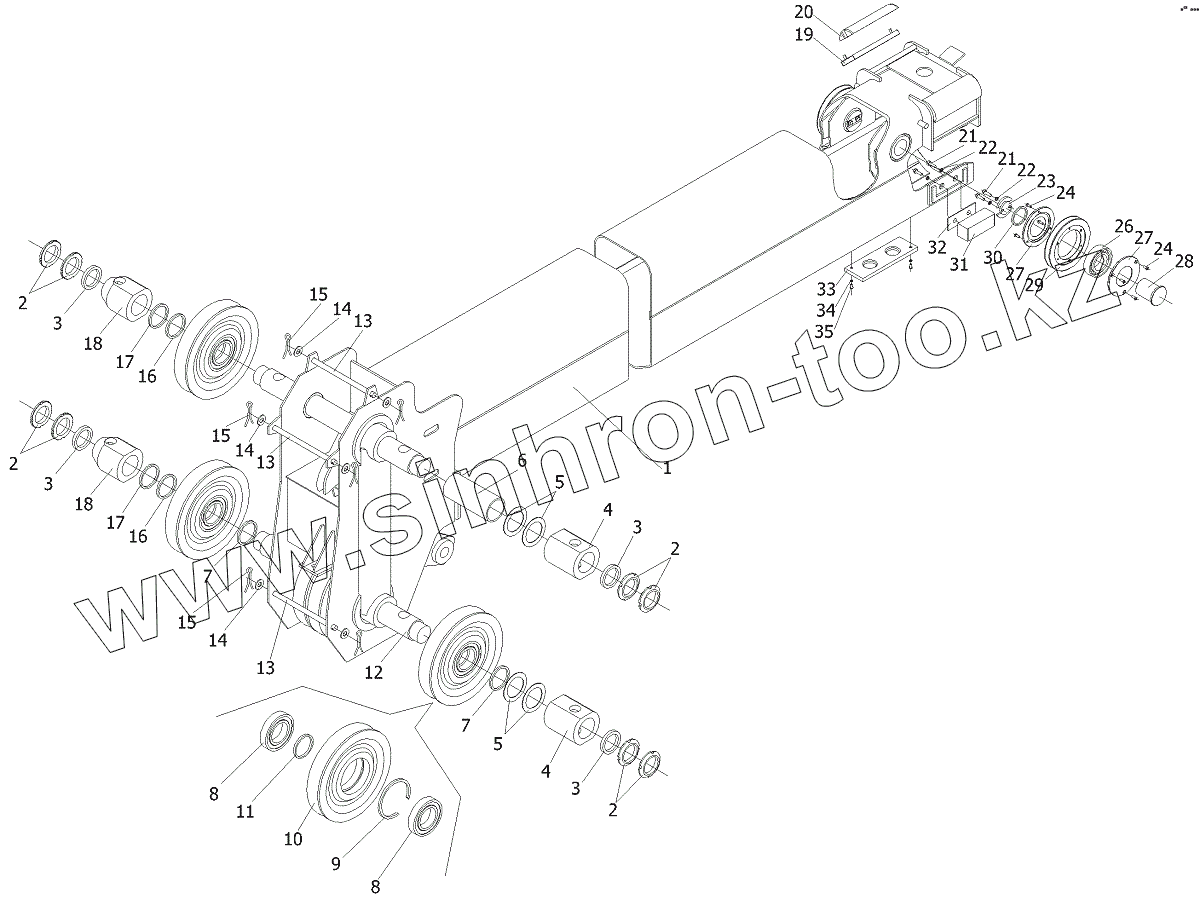

Каталог запасных частей к технике: Клинцовский автокрановый завод КС-55713-1К-3. Секция верхняя
1
2
2
2
3
3
3
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
13
13
14
14
14
15
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
24
24
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-55713-1B.63.800 | Секция верхняя | |
| 2 | Гайка М60х2-7Н.5.06.019 | Гайка | |
| 3 | Шайба 60.02.019 | Шайба | |
| 4 | КС-55713-1Б.62.003 | Втулка | |
| 5 | КС-4572А.62.012 | Шайба | |
| 6 | КС-55713-1B.63.108 | Втулка | |
| 7 | КС-55713-1B.63.108-01 | Втулка | |
| 8 | Подшипник 60214 | Подшипник | |
| 9 | КС-55713-1В.63.342 | Кольцо | |
| 10 | КС-55713-1В.63.340 | Блок | |
| 11 | КС-55713-1В.63.343 | Кольцо | |
| 12 | КС-4572.62.001 | Ось | |
| 13 | КС-55713-1B.63.107 | Ось | |
| 14 | Шайба 16.02.019 | Шайба | |
| 15 | Шплинт 3,2х25.019 | Шплинт | |
| 16 | КС-4572.63.147 | Втулка | |
| 17 | КС-4572.63.147-01 | Втулка | |
| 18 | КС-55713-1Б.62.004 | Втулка | |
| 19 | КС-55713-1B.63.143-01 | Швеллер | |
| 20 | КС-55713-1B.63.142 | Опора скольжения | |
| 21 | Болт М8-6gx25.58.019 | Болт | |
| 22 | Шайба 8.65Г.019 | Шайба | |
| 23 | КС-55713-1B.63.127 | Крышка | |
| 24 | Винт ВМ6-6gх16.46.019 | Винт | |
| 26 | NUP 2211E | Подшипник | |
| 27 | КС-55713-1В.63.192 | Крышка | |
| 28 | КС-55713-1B.63.126 | Ось | |
| 29 | КС-55713-1В.63.190 | Блок | |
| 30 | КС-55713-1B.63.102-01 | Втулка | |
| 31 | КС-55713-1B.63.138 | Опора скольжения | |
| 32 | КС-55713-1B.63.129 | Подкладка | |
| 33 | КС-55713-1B.63.148 | Опора скольжения | |
| 34 | Шайба 6.65Г.019 | Шайба | |
| 35 | Винт ВМ6-6gх12.46.019 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
