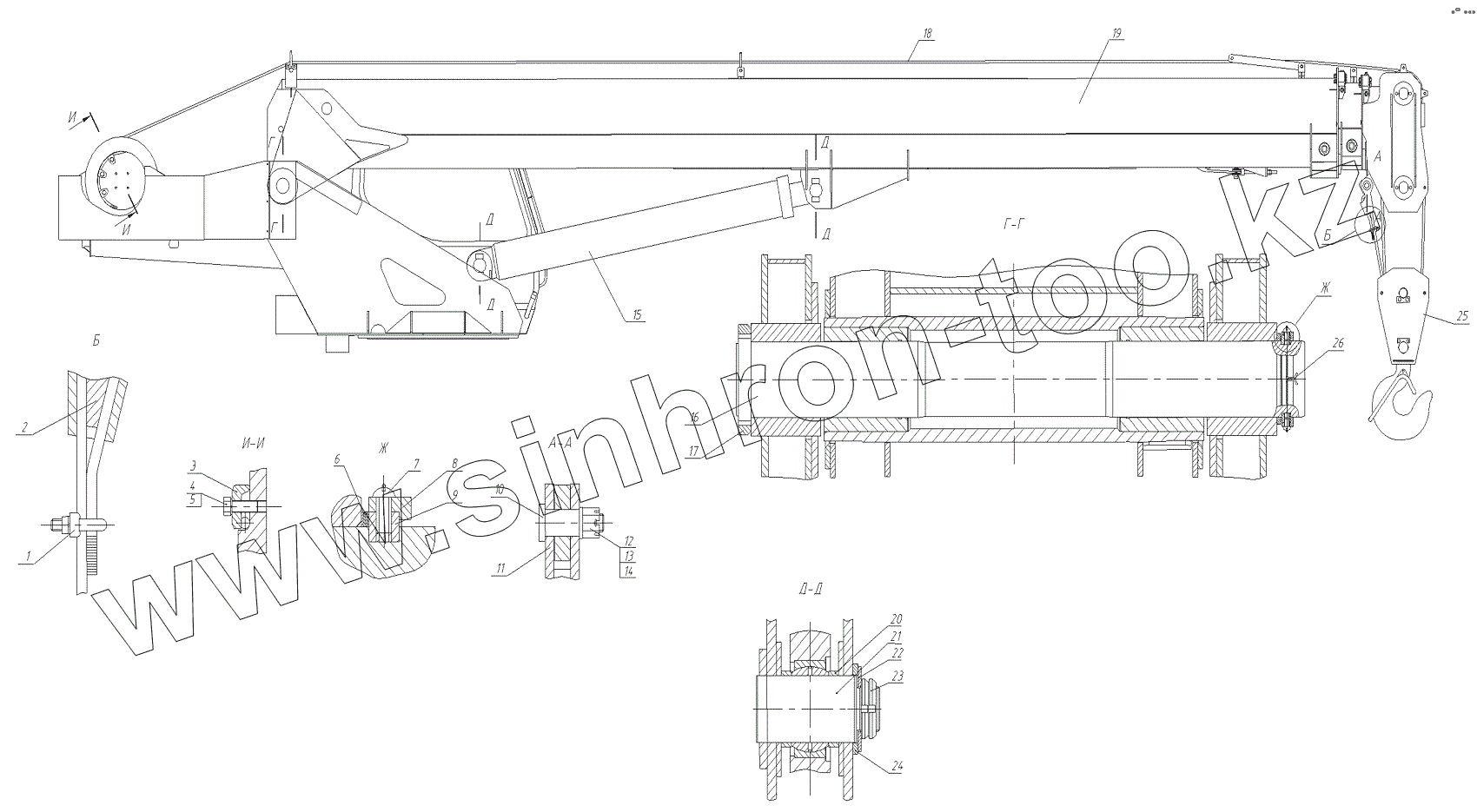

Каталог запасных частей к технике: Клинцовский автокрановый завод КС-55713-1К. Установка стрелы телескопической
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45724-8.63.020 | Зажим | |
| 2 | КС-4572.63.006 | Клин | |
| 3 | КС-45724-8.26.108-1 | Прижим | |
| 4 | Болт М16-6gх60.46.019(S24) | Болт | |
| 5 | Шайба 16.65Г.019 | Шайба | |
| 6 | КС-45724-8.63.012 | Шайба | |
| 7 | Винт ВМ8-6gх16.46.019 | Винт | |
| 8 | КС-45724-8.63.011 | Обойма | |
| 9 | КС-45724-8.63.09 | Кольцо | |
| 10 | КС-3577.63.016 | Ось | |
| 11 | КС-3577.63.002 | Обойма | |
| 12 | Гайка М24х2-6Н.5.019 | Гайка | |
| 13 | Шайба С24.02.019 | Шайба | |
| 14 | Шплинт 5х50.019 | Шплинт | |
| 15 | КС-55713-1К-2.63.400-1 | Гидроцилиндр | |
| 16 | КС-55713-1К.63.040 | Ось в сборе | |
| 17 | КС-45724-8.63.014 | Кольцо | |
| 18 | КС-45724-8.63.030 | Канат в сборе | |
| 19 | КС-55713-1К.63.100-1-02 | Стрела телескопическая | |
| 20 | КС-45724-8.63.004 | Кольцо | |
| 21 | КС-55713-1К.63.001-1 | Ось | |
| 22 | КС-55713-1К.63.002 | Шайба | |
| 23 | Гайка М60х2-6Н.06.019 | Гайка | |
| 24 | КС-55713-1К.63.003 | Шайба | |
| 25 | КС-55713-1К.63.300-1 | Подвеска крюковая | |
| 26 | Проволока 1,0-II | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
