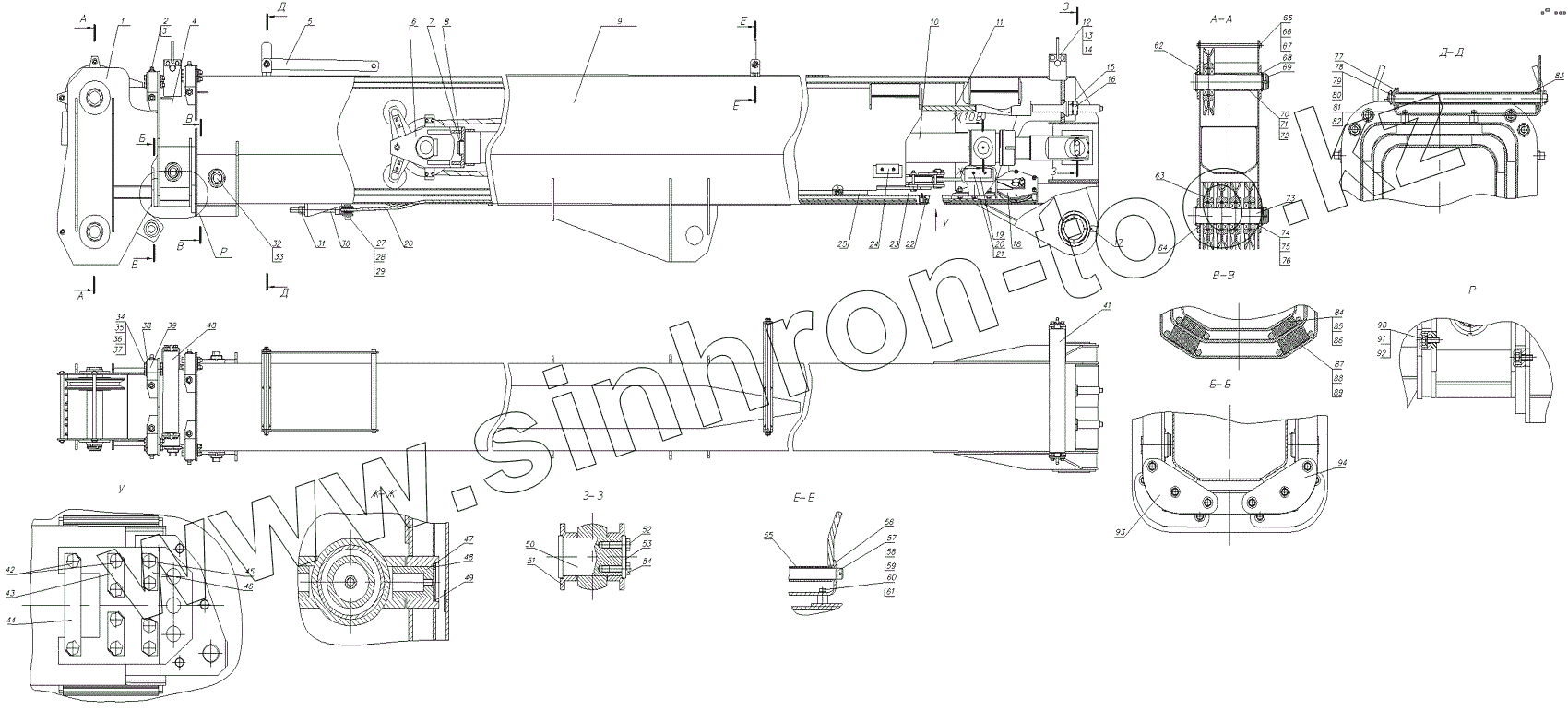

Каталог запасных частей к технике: Клинцовский автокрановый завод КС-55713-1К. Стрела
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-55713-1К-1.63.700-1-01 | Секция верхняя | |
| 2 | КС-55713-1К-1.63.132 | Винт | |
| 3 | Гайка М20х1,5-7Н.5.019 | Гайка | |
| 4 | КС-55713-1К-1.63.600-1 | Секция вторая | |
| 5 | КС-35719-1-1.63.180 | Скоба | |
| 6 | КС-55713-1К.63.400-1 | Опора | |
| 7 | Кольцо В60 | Кольцо | |
| 8 | КС-45724-8.63.108 | Шайба | |
| 9 | КС-55713-1К-1.63.500-2 | Основание стрелы | |
| 10 | КС-55713-1К-1.63.900 | Гидроцилиндр | |
| 11 | КС-45724-8.63.800 | Канат выдвижения | |
| 12 | КС-3571.34.170 | Ограничитель | |
| 13 | Болты М12-6gх25.58.019 | Болты | |
| 14 | Шайба 12.65Г.019 | Шайба | |
| 15 | КС-45724-8.63.107 | Сфера | |
| 16 | Гайка М36-7Н.5.019 | Гайка | |
| 17 | Масленка 1.2.Ц 6Хр | Масленка | |
| 18 | КС-45724-8.63.820 | Блок задвижения в сборе | |
| 19 | КС-55713-1К-1.63.107 | Опора скольжения | |
| 20 | Винт ВМ6-6gх16.46.019 | Винт | |
| 21 | Шайба 6.65Г.019 | Шайба | |
| 22 | КС-55713-1К-1.63.108 | Опора скольжения | |
| 23 | КС-55713-1К-1.63.840 | Сегмент | |
| 24 | КС-55713-1К-1.63.107 | Опора скольжения | |
| 25 | КС-65719-1К.63.143 | Опора скольжения | |
| 26 | КС-45724-8.63.870 | Канат задвижения | |
| 27 | КС-35719-1-1.63.121-01 | Палец | |
| 28 | Шайба С30.01.019 | Шайба | |
| 29 | Шплинт 6,3х50.019 | Шплинт | |
| 30 | КС-35719-1-1.63.850 | Тяга | |
| 31 | Гайка М20-7Н.5.019 | Гайка | |
| 32 | КС-45724-8.63.290 | Упор | |
| 33 | Гайка М60х2-7Н.06.019 | Гайка | |
| 34 | КС-55713-1К-1.63.111 | Болт | |
| 35 | Гайка М16-7Н.5.019 | Гайка | |
| 36 | Шайба 16.65Г.019 | Шайба | |
| 37 | Шайба С16.01.019 | Шайба | |
| 38 | КС-55713-1К-1.63.050-2 | Корпус | |
| 39 | КС-55713-1К-1.63.131-1 | Опора скольжения | |
| 40 | КС-55719-1К-1.63.140 | Ролик | |
| 41 | КС-35719-1.63.130 | Ролик | |
| 42 | Болт М16-6gх30.58.019 | Болт | |
| 43 | КС-35719-1-1.63.101-1 | Планка стопорная | |
| 44 | КС-35719-1-1.63.102-1 | Планка стопорная | |
| 45 | КС-55713-1В.63.134 | Болт | |
| 46 | КС-45724-8.63.131 | Планка стопорная | |
| 47 | КС-55713-1К-1.63.117 | Палец | |
| 48 | КС-55713-1К-1.63.116 | Шайба | |
| 49 | Кольцо В72 | Кольцо | |
| 50 | КС-45724-8.63.116 | Ось | |
| 51 | КС-55713-1К-1.63.118 | Втулка | |
| 52 | Болт М12-6gх35.58.019 | Болт | |
| 53 | КС-45724-8.63.122 | Шайба | |
| 54 | КС-45724-8.63.123 | Планка стопорная | |
| 55 | КС-45724-8.63.139 | Труба | |
| 56 | КС-35719-1-1.63.190 | Ограничитель | |
| 57 | КС-4572.63.153-1-03 | Ось | |
| 58 | Шайба С20.01.019 | Шайба | |
| 59 | Шплинт 4х25.019 | Шплинт | |
| 60 | Болт М8-6gх20.58.019 | Болт | |
| 61 | Шайба 8.65Г.019 | Шайба | |
| 62 | КС-55713-1К.63.106-1 | Кольцо | |
| 63 | КС-45721.63.340-01 | Блок | |
| 64 | КС-55713-1К.63.106-1 | Кольцо | |
| 65 | КС-55713-1К.63.107-1 | Ось | |
| 66 | Шайба С16.01.019 | Шайба | |
| 67 | Шплинт 3,2х20.019 | Шплинт | |
| 68 | КС-45724-8.63.112 | Шайба | |
| 69 | Гайка М60х2-7Н.06.019 | Гайка | |
| 70 | КС-55713-1К.63.105-1 | Втулка | |
| 71 | КС-4572.63.147 | Втулка | |
| 72 | КС-4572.63.147-01 | Втулка | |
| 73 | КС-55713-1К.63.101-1 | Ось | |
| 74 | КС-4572.63.147 | Втулка | |
| 75 | КС-4572.63.147-01 | Втулка | |
| 76 | КС-45721.63.345 | Кольцо | |
| 77 | КС-55713-1К-1.63.115-1 | Кронштейн | |
| 78 | КС-4572.63.153-1-01 | Ось | |
| 79 | Шайба С20.01.019 | Шайба | |
| 80 | Шплинт 4х25.019 | Шплинт | |
| 81 | Болт М8-6gх20.58.019 | Болт | |
| 82 | Шайба 8.65Г.019 | Шайба | |
| 83 | КС-35719-1.63.143 | Труба | |
| 84 | КС-55713-1К-2.63.102 | Опора скольжения | |
| 85 | КС-55713-1К-2.63.121 | Подкладка | |
| 86 | КС-55713-1К-2.63.121-01 | Подкладка | |
| 87 | КС-55713-1К-2.63.103 | Опора скольжения | |
| 88 | КС-55713-1К-2.63.123 | Подкладка | |
| 89 | КС-55713-1К-2.63.123-01 | Подкладка | |
| 90 | Болт М10-6gх30.58.019 | Болт | |
| 91 | Шайба 10.65Г.019 | Шайба | |
| 92 | Шайба С10.01.019 | Шайба | |
| 93 | КС-55713-1К-1.63.109 | Упор | |
| 94 | КС-55713-1К-1.63.109-01 | Упор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
