Каталог запасных частей к технике: ККЗ КС-6476. УСТАНОВКА СТРЕЛЫ КС-6476А.340.00.000

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КС-4561А (2009) КС-5576Б (2009) КС-6476 (2007)

Схема > Не выбрано ОБЩИЙ ВИД КРАНА КС-6476.000.00.000 ОБЩИЙ ВИД С ДОПОЛНИТЕЛЬНЫМ ОБОРУДОВАНИЕМ ОБОЙМА КРЮКОВАЯ КС-6476-1.406.00.000 ШАССИ В СБОРЕ КС-6476А.100.00.000 БАЛКА ОПОРНАЯ В СБОРЕ КС-6476А.102.00.000 ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ БАЛОК Ц-080.177.00.000 ГИДРОЦИЛИНДР ОПОРНЫЙ Ц-140.075.00.000 БУКСА В СБОРЕ Ц-140.075.30.000 ПОРШЕНЬ В СБОРЕ Ц-140.075.40.000 УСТАНОВКА ТОПЛИВОПОДАЧИ КС-6476А.106.00.000 ГИДРООБОРУДОВАНИЕ НИЖНЕЙ РАМЫ КС-6476А.207.00.000 УСТАНОВКА БАКА КС-6476А.207.40.000 КОЛЛЕКТОР ЦЕНТРАЛЬНЫЙ КС-5576А.206.00.000 УСТАНОВКА СТРЕЛЫ КС-6476А.340.00.000 ГИДРОЦИЛИНДР ПОДЪЕМА В СБОРЕ Ц-280.294.00.000 ГИДРОЦИЛИНДР Ц-280.294.10.000 БУКСА В СБОРЕ Ц-280.294.10.500 ПОРШЕНЬ В СБОРЕ Ц-280.294.10.900 СТРЕЛА КС-6476А.340.01.000-01 ГИДРОЦИЛИНДР Ц-160.770.80.000 Поршень Ц-160.770.84.000 ПОРШЕНЬ Ц-140.720.80.000 ПОРШЕНЬ Ц-140.720.84.000 РАМА ПОВОРОТНАЯ В СБОРЕ КС-6476А.360.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ ГРУЗОВОЙ В СБОРЕ КС-5576А.305.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ ПОВОРОТНЫЙ В СБОРЕ КС-5576А.306.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ ВЕХ В СБОРЕ КС-5576Б.315.00.000 ГИДРОЦИЛИНДР КС-6476А.316.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ В СБОРЕ КС-6476А.320.00.000 ГИДРОЗАМОК В СБОРЕ КС-6476А.321.00.000 КАБИНА КРАНОВЩИКА В СБОРЕ КС-5576А.350.00.000 ПАНЕЛЬ В СБОРЕ КС-5576А.350.10.000 БЛОК УПРАВЛЕНИЯ 111ВF В СБОРЕ КС-5576А.350.12.000 БЛОК УПРАВЛЕНИЯ 100ВН (М) В СБОРЕ КС-5576А.350.13.000 ГИДРОРАСПРЕДИЛИТЕЛЬ В СБОРЕ КС-5576А.350.14.000 ГИДРОРАСПРЕДИЛИТЕЛЬ В СБОРЕ КС-5576А.350.15.000 ГИДРОРАСПРЕДИЛИТЕЛЬ В СБОРЕ КС-5576А.350.16.000 ПУЛЬТ УПРАВЛЕНИЯ КС-5576А.350.18.000 ШЛАНГОВЫЙ БАРАБАН КС-5576Б.316.00.000 МЕХАНИЗМ ПОВОРОТА В СБОРЕ КС-6476А.303.00.000 МЕХАНИЗМ ПОДЪЕМА ЭЛЕКТРООБОРУДОВАНИЕ КС-6476А.600.00.000 ДОРАБОТКА ЭЛЕКТРООБОРУДОВАНИЯ ШАССИ КС-6476А.600.01.000 УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ СТРЕЛЫ КС-6476А.600.03.000 УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ УДЛИНИТЕЛЯ КС-6476А.600.04.000

1

2

3

4

5

6

7

8

9

10

11

12

13

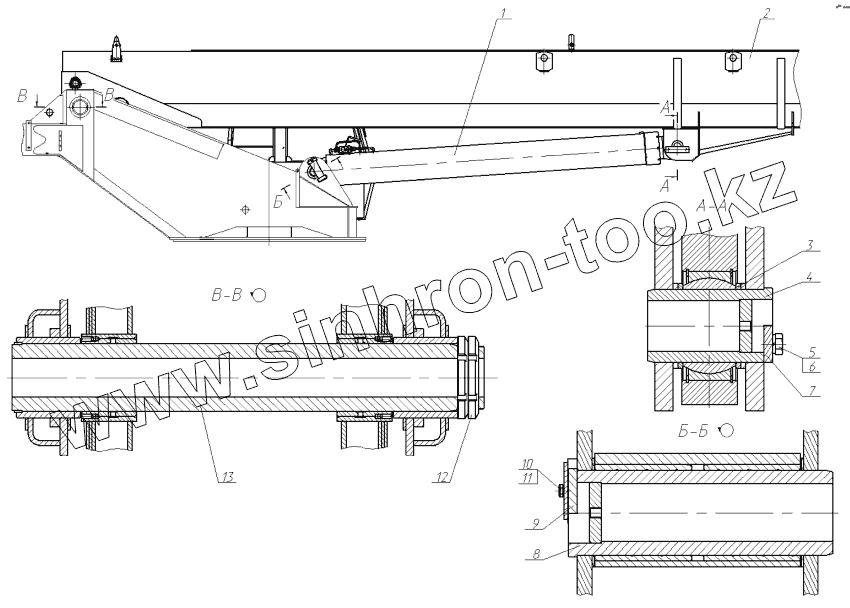

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Ц-280.294.00.000		Гидроцилиндр подъема в сборе
2	КС-6476А.340.01.000-01		Стрела
3	КС-6476А.340.00.008		Втулка
4	КС-6476А.340.00.030		Ось
5	М20-6gх45.109.40Х.019		Болт М20-6gх45.109.40Х.019
6	20.65Г.05		Шайба 20.65Г.05
7	КС-6476А.340.00.009		Ригель
8	КС-6476А.340.00.010		Ось
9	КС-6476А.340.00.007		Ригель
10	М10-6gх20.46.019		Болт М10-6gх20.46.019
11	10.65Г.05		Шайба 10.65Г.05
12	М130х2.05.019		Гайка М130х2.05.019
13	КС-6476.340.00.020		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
