Каталог запасных частей к технике: ККЗ КС-6476. ОБЩИЙ ВИД С ДОПОЛНИТЕЛЬНЫМ ОБОРУДОВАНИЕМ

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КС-4561А (2009) КС-5576Б (2009) КС-6476 (2007)

Схема > Не выбрано ОБЩИЙ ВИД КРАНА КС-6476.000.00.000 ОБЩИЙ ВИД С ДОПОЛНИТЕЛЬНЫМ ОБОРУДОВАНИЕМ ОБОЙМА КРЮКОВАЯ КС-6476-1.406.00.000 ШАССИ В СБОРЕ КС-6476А.100.00.000 БАЛКА ОПОРНАЯ В СБОРЕ КС-6476А.102.00.000 ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ БАЛОК Ц-080.177.00.000 ГИДРОЦИЛИНДР ОПОРНЫЙ Ц-140.075.00.000 БУКСА В СБОРЕ Ц-140.075.30.000 ПОРШЕНЬ В СБОРЕ Ц-140.075.40.000 УСТАНОВКА ТОПЛИВОПОДАЧИ КС-6476А.106.00.000 ГИДРООБОРУДОВАНИЕ НИЖНЕЙ РАМЫ КС-6476А.207.00.000 УСТАНОВКА БАКА КС-6476А.207.40.000 КОЛЛЕКТОР ЦЕНТРАЛЬНЫЙ КС-5576А.206.00.000 УСТАНОВКА СТРЕЛЫ КС-6476А.340.00.000 ГИДРОЦИЛИНДР ПОДЪЕМА В СБОРЕ Ц-280.294.00.000 ГИДРОЦИЛИНДР Ц-280.294.10.000 БУКСА В СБОРЕ Ц-280.294.10.500 ПОРШЕНЬ В СБОРЕ Ц-280.294.10.900 СТРЕЛА КС-6476А.340.01.000-01 ГИДРОЦИЛИНДР Ц-160.770.80.000 Поршень Ц-160.770.84.000 ПОРШЕНЬ Ц-140.720.80.000 ПОРШЕНЬ Ц-140.720.84.000 РАМА ПОВОРОТНАЯ В СБОРЕ КС-6476А.360.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ ГРУЗОВОЙ В СБОРЕ КС-5576А.305.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ ПОВОРОТНЫЙ В СБОРЕ КС-5576А.306.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ ВЕХ В СБОРЕ КС-5576Б.315.00.000 ГИДРОЦИЛИНДР КС-6476А.316.00.000 ГИДРОРАСПРЕДЕЛИТЕЛЬ В СБОРЕ КС-6476А.320.00.000 ГИДРОЗАМОК В СБОРЕ КС-6476А.321.00.000 КАБИНА КРАНОВЩИКА В СБОРЕ КС-5576А.350.00.000 ПАНЕЛЬ В СБОРЕ КС-5576А.350.10.000 БЛОК УПРАВЛЕНИЯ 111ВF В СБОРЕ КС-5576А.350.12.000 БЛОК УПРАВЛЕНИЯ 100ВН (М) В СБОРЕ КС-5576А.350.13.000 ГИДРОРАСПРЕДИЛИТЕЛЬ В СБОРЕ КС-5576А.350.14.000 ГИДРОРАСПРЕДИЛИТЕЛЬ В СБОРЕ КС-5576А.350.15.000 ГИДРОРАСПРЕДИЛИТЕЛЬ В СБОРЕ КС-5576А.350.16.000 ПУЛЬТ УПРАВЛЕНИЯ КС-5576А.350.18.000 ШЛАНГОВЫЙ БАРАБАН КС-5576Б.316.00.000 МЕХАНИЗМ ПОВОРОТА В СБОРЕ КС-6476А.303.00.000 МЕХАНИЗМ ПОДЪЕМА ЭЛЕКТРООБОРУДОВАНИЕ КС-6476А.600.00.000 ДОРАБОТКА ЭЛЕКТРООБОРУДОВАНИЯ ШАССИ КС-6476А.600.01.000 УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ СТРЕЛЫ КС-6476А.600.03.000 УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ УДЛИНИТЕЛЯ КС-6476А.600.04.000

1

2

3

4

5

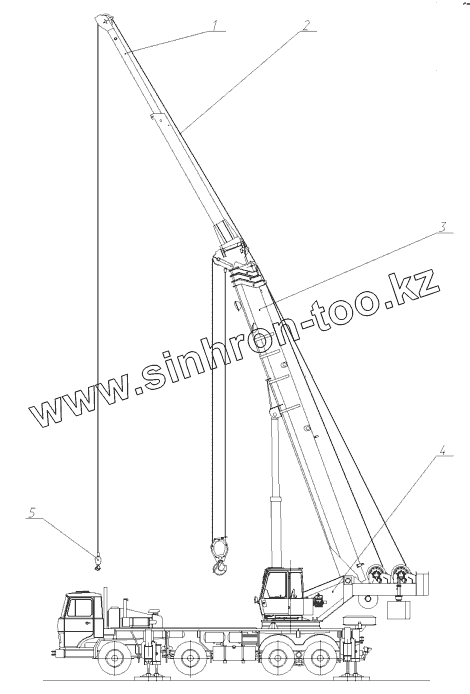

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-6476-1.434.00.000-01		Удлинитель
2	КС-6476А.410.00.000-02		Установка канатов
3	КС-6476А.340.00.000-01		Установка стрелы
4	КС-6476А.360.00.000-03		Рама поворотная в сборе
5	КС-5576.406.00.000-01		Обойма крюковая малая
