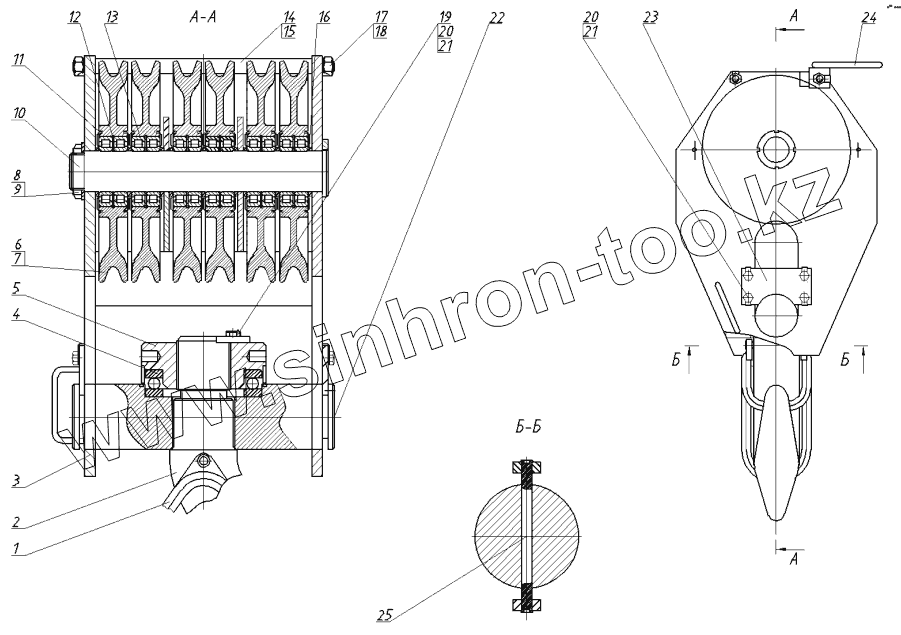

Каталог запасных частей к технике: ККЗ КС-6476. ОБОЙМА КРЮКОВАЯ КС-6476-1.406.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-6476-1.406.04.000 | Скоба | |
| 2 | 5363-405-00-002-01 | Крюк | |
| 3 | КС-6476-1.406.03.000 | Корпус | |
| 4 | 8230 | Подшипник 8230 | |
| 5 | КС-6476-1.406.01.000 | Гайка | |
| 6 | КС-6476.344.30.000 | Блок | |
| 7 | А130 | Кольцо А130 | |
| 8 | КС-6476-1.406.00.008 | Шайба | |
| 9 | М68х2-6Н.06.029 | Гайка М68х2-6Н.06.029 | |
| 10 | КС-6476-1.406.00.003 | Ось | |
| 11 | КС-6476-1.344.10.005 | Шайба защитная | |
| 12 | КС-6476.340.01.021 | Кольцо | |
| 13 | 42215А | Подшипник 42215А | |
| 14 | КС-6476-1.405.00.009 | Трубка распорная | |
| 15 | КС-6476-1.405.00.005 | Шпилька | |
| 16 | КС-6476-1.406.00.004 | Кольцо распорное | |
| 17 | М20-6Н.5.029 | Гайка М20-6Н.5.029 | |
| 18 | 20.65Г.05 | Шайба 20.65Г.05 | |
| 19 | КС-6476-1.406.00.006 | Планка | |
| 20 | М16-6gх30.46.029 | Болт М16-6gх30.46.029 | |
| 21 | 16.65Г.05 | Шайба 16.65Г.05 | |
| 22 | КС-6476-1.406.00.002 | Траверса | |
| 23 | КС-6476-1.406.00.005 | Оседержатель | |
| 24 | КС-6476.406.02.000 | Стопор | |
| 25 | КС-6476-1.406.00.007 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
