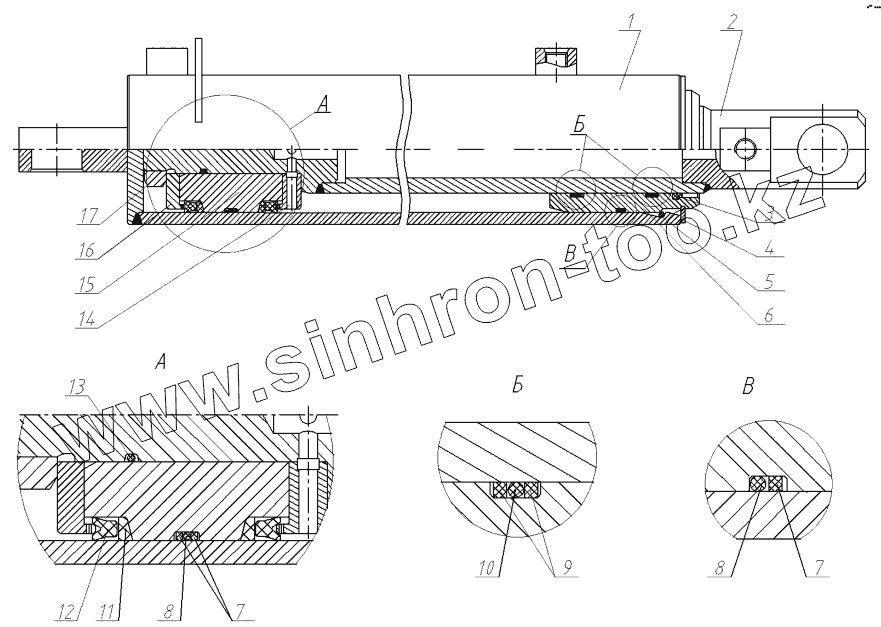

Каталог запасных частей к технике: ККЗ КС-6476. ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ БАЛОК Ц-080.177.00.000
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц-080.177.00.100 | Корпус | |
| 2 | Ц-080.177.00.200 | Шток | |
| 3 | Грязесъмник 2-55 | Грязесъмник 2-55 | |
| 4 | Б75 | Кольцо Б75 | |
| 5 | Ц-080.177.00.009 | Кольцо стопорное | |
| 6 | Ц-080.177.00.005 | Букса | |
| 7 | Ц-080.177.00.006 | Кольцо защитное | |
| 8 | 075-080-30-2-3 | Кольцо 075-080-30-2-3 | |
| 9 | Ц-080.177.00.010 | Шайба защитная | |
| 10 | 055-060-30-2-3 | Кольцо 055-060-30-2-3 | |
| 11 | Ц-080.177.00.013 | Кольцо защитное | |
| 12 | 1-80х65-6 | Манжета 1-80х65-6 | |
| 13 | 025-030-30-2-3 | Кольцо 025-030-30-2-3 | |
| 14 | Ц-080.177.00.003 | Шайба упорная | |
| 15 | Ц-080.177.00.008 | Поршень | |
| 16 | Ц-080.177.00.007 | Шайба | |
| 17 | Ц-080.177.00.004 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
