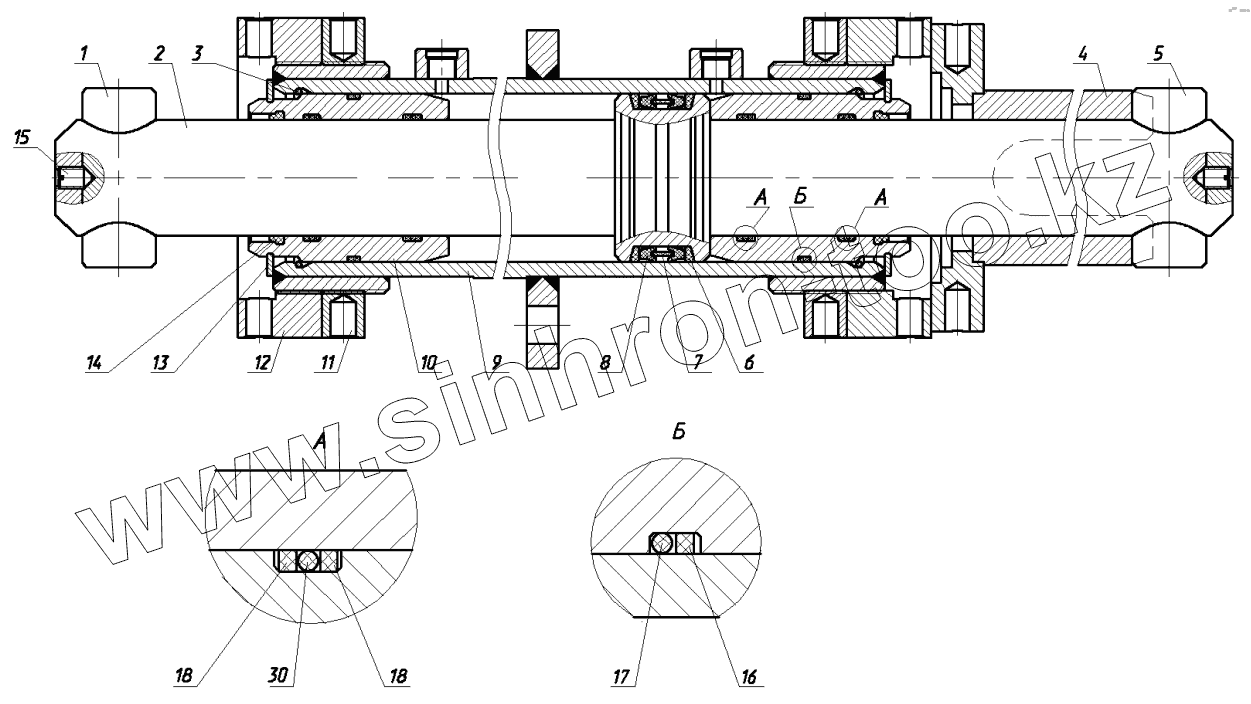

Каталог запасных частей к технике: ККЗ КС-6476. ГИДРОЦИЛИНДР КС-6476А.316.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-6476А.316.30.001-01 | Палец | |
| 2 | КС-6476А.316.30.005 | Шток | |
| 3 | Ц-080.177.00.009 | Кольцо стопорное | |
| 4 | КС-6476А.316.32.000 | Опора | |
| 5 | КС-6476А.316.30.001 | Палец | |
| 6 | Ц-080.177.00.013 | Кольцо защитное | |
| 7 | КС-6476А.316.30.004 | Манжетодержатель | |
| 8 | 1-80х65-6 | Манжета 1-80х65-6 | |
| 9 | КС-6476А.316.31.000 | Гильза | |
| 10 | Ц-080.177.00.005 | Букса | |
| 11 | КС-6476А.316.30.003 | Гайка | |
| 12 | КС-6476А.316.30.002 | Гайка | |
| 13 | А75 | Кольцо А75 | |
| 14 | фев.55 | Грязесъемник 2-55 | |
| 15 | М10-6gх16.14.019 | Винт М10-6gх16.14.019 | |
| 16 | Ц-080.177.00.006 | Кольцо защитное | |
| 17 | 075-080-30-2-3 | Кольцо 075-080-30-2-3 | |
| 18 | Ц-080.177.00.013 | Кольцо защитное | |
| 19 | 055-060-30-2-3 | Кольцо 055-060-30-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
