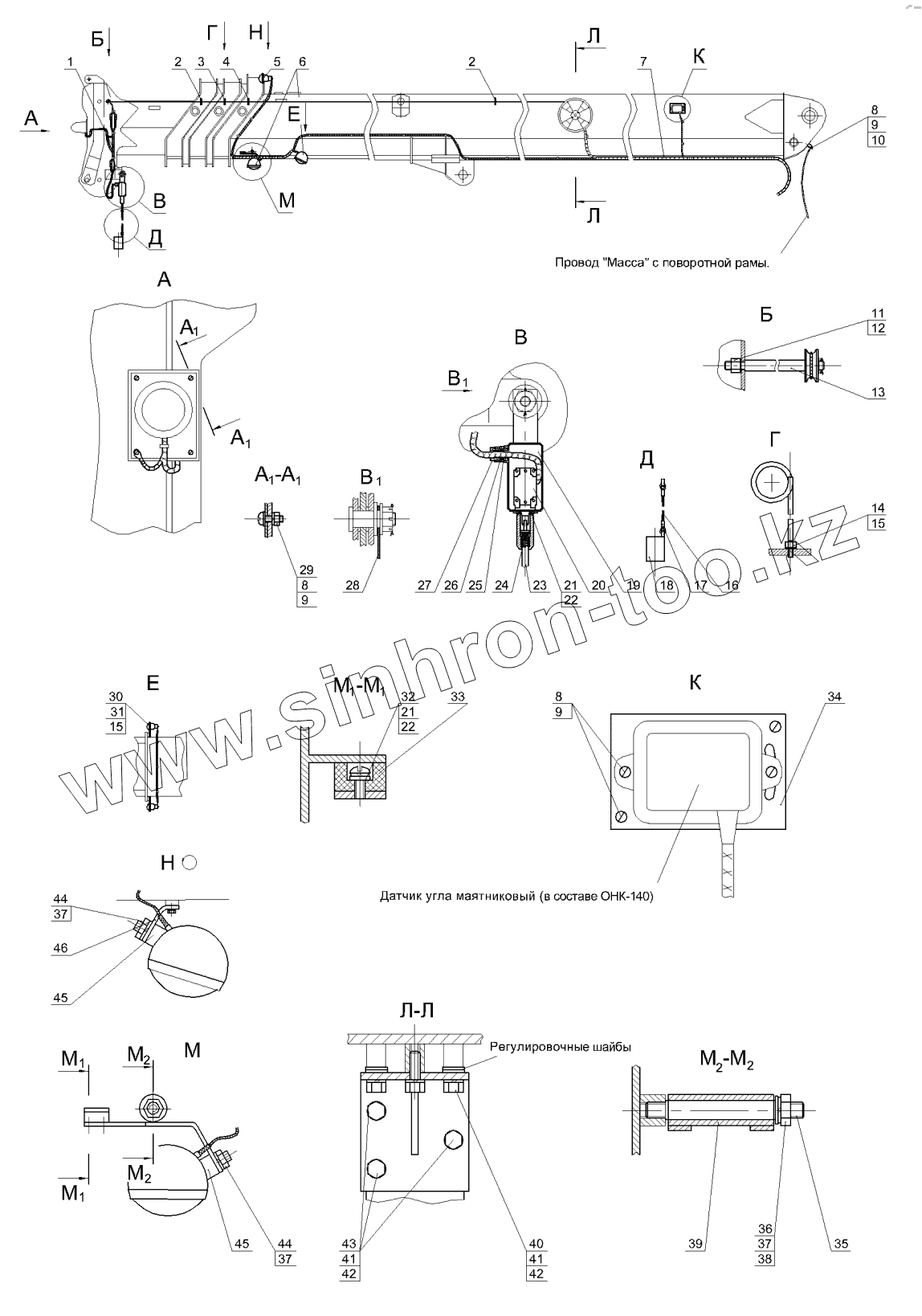

Каталог запасных частей к технике: ККЗ КС-5576Б. УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ КС-5576Б.600.03.000
1
2
2
3
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
41
42
42
43
44
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-5576А.600.03.410 | Жгут N4.2 | |
| 2 | КС-5476.603.00.010 | Направляющая | |
| 3 | КС-5476.603.00.010-04 | Направляющая | |
| 4 | КС-5476.603.00.010-03 | Направляющая | |
| 5 | ПФ101В | Фонарь ПФ101В 24В | |
| 6 | 171.3711 24В | Лампа-прожектор 171.3711 24В | |
| 7 | КС-5576А.600.03.400 | Жгут N4.1 | |
| 8 | М6-6gх14.56.019 | Винт М6-6gх14.56.019 | |
| 9 | 6.65Г.05 | Шайба 6.65Г.05 | |
| 10 | С6.01.019 | Шайба С6.01.019 | |
| 11 | М16-6Н.5.019 | Гайка М16-6Н.5.019 | |
| 12 | 16.65Г.05 | Шайба 16.65Г.05 | |
| 13 | КС-5576.603.01.000-01 | Стойка | |
| 14 | М8-6Н.5.019 | Гайка М8-6Н.5.019 | |
| 15 | 8.65Г.05 | Шайба 8.65Г.05 | |
| 16 | 4,2-Г-1-Н-Л-180 | Канат | |
| 17 | КС-45716-1.04.700.00.002 | Втулка | |
| 18 | КС-45716-1.04.700.01.000 | Груз | |
| 19 | КС-5476.04.700.10.000 | Корпус влагозащитный в сборе | |
| 20 | ВП 15.21 А221-54У 2,8 10А | Выключатель | |
| 21 | М4-6g х 16.56.019 | Винт М4-6g х 16.56.019 | |
| 22 | 4.65Г.05 | Шайба 4.65Г.05 | |
| 23 | КС-4562.613.00.001 | Шток | |
| 24 | Y041.01.002 | Пружина | |
| 25 | КС-4561А.104.00.002 | Гнездо | |
| 26 | КС-5476.04.700.00.001 | Втулка | |
| 27 | КС-4561А.104.00.001 | Гайка | |
| 28 | КС-5476.04.700.07.000 | Основание | |
| 29 | М6-6Н.5.019 | Гайка М6-6Н.5.019 | |
| 30 | КС-5476.04.700.00.004 | Кронштейн | |
| 31 | М8-6gх16.46.019 | Болт М8-6gх16.46.019 | |
| 32 | С4.01.019 | Шайба С4.01.019 | |
| 33 | КС-4571.80.602 | Амортизатор | |
| 34 | КС-5476.603.00.002 | Кронштейн | |
| 35 | КС-4571.80.601 | Ось | |
| 36 | М12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| 37 | 12.65Г.05 | Шайба 12.65Г.05 | |
| 38 | С12.01.019 | Шайба С12.01.019 | |
| 39 | КС-5476А.402.00.000 | Кронштейн | |
| 40 | М10-6gх25.46.019 | Болт М10-6gх25.46.019 | |
| 41 | 10.65Г.05 | Шайба 10.65Г.05 | |
| 42 | С10.01.019 | Шайба С10.01.019 | |
| 43 | М10-6g х 20.46.019 | Болт М10-6g х 20.46.019 | |
| 44 | М12х1,25-6Н.5.019 | Гайка М12х1,25-6Н.5.019 | |
| 45 | КС-4571.80.009 | Втулка | |
| 46 | КС-5576А.350.00.009 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
