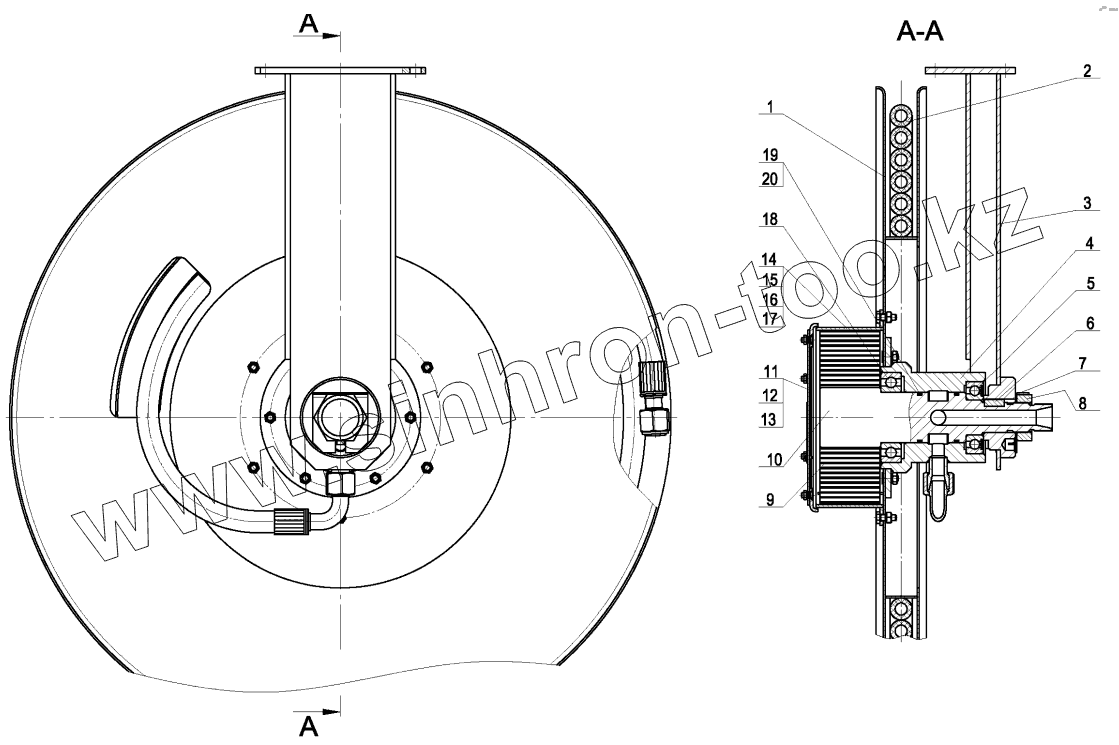

Каталог запасных частей к технике: ККЗ КС-5576Б. ШЛАНГОВЫЙ БАРАБАН КС-5576Б.316.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-5576Б.316.01.000 | Барабан | |
| 2 | 12x25 | РВД 12x25(22x1,5) | |
| 3 | КС-5576Б.316.05.000 | Кронштейн | |
| 4 | КС-5576Б.316.02.000 | Втулка в сборе | |
| 5 | 60207 | Подшипник 60207 | |
| 6 | КС-5576Б.316.00.006 | Шпонка 8х7х20 | |
| 7 | КС-5576Б.316.00.004 | Шайба стопорная | |
| 8 | КС-5576Б.316.00.005 | Гайка М30х2 | |
| 9 | КС-5576Б.316.00.003 | Пружина | |
| 10 | КС-5576Б.316.00.001 | Вал | |
| 11 | КС-5576Б.316.04.000 | Крышка | |
| 12 | М5-6Н.5.019 | Гайка М5-6Н.5.019 | |
| 13 | 5.65Г.05 | Шайба 5.65Г.05 | |
| 14 | КС-5576Б.316.03.000 | Кожух | |
| 15 | М6-6gх16.46.019 | Болт М6-6gх16.46.019 | |
| 16 | М6-6Н.5.019 | Гайка М6-6Н.5.019 | |
| 17 | 6.65Г.05 | Шайба 6.65Г.05 | |
| 18 | 210 | Подшипник 210 | |
| 19 | КС-5576Б.316.00.002 | Кольцо защитное | |
| 20 | 045-050-30-2-3 | Кольцо 045-050-30-2-3 | |
| 20 | 11ВF09 | Кольцо 11ВF09 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
