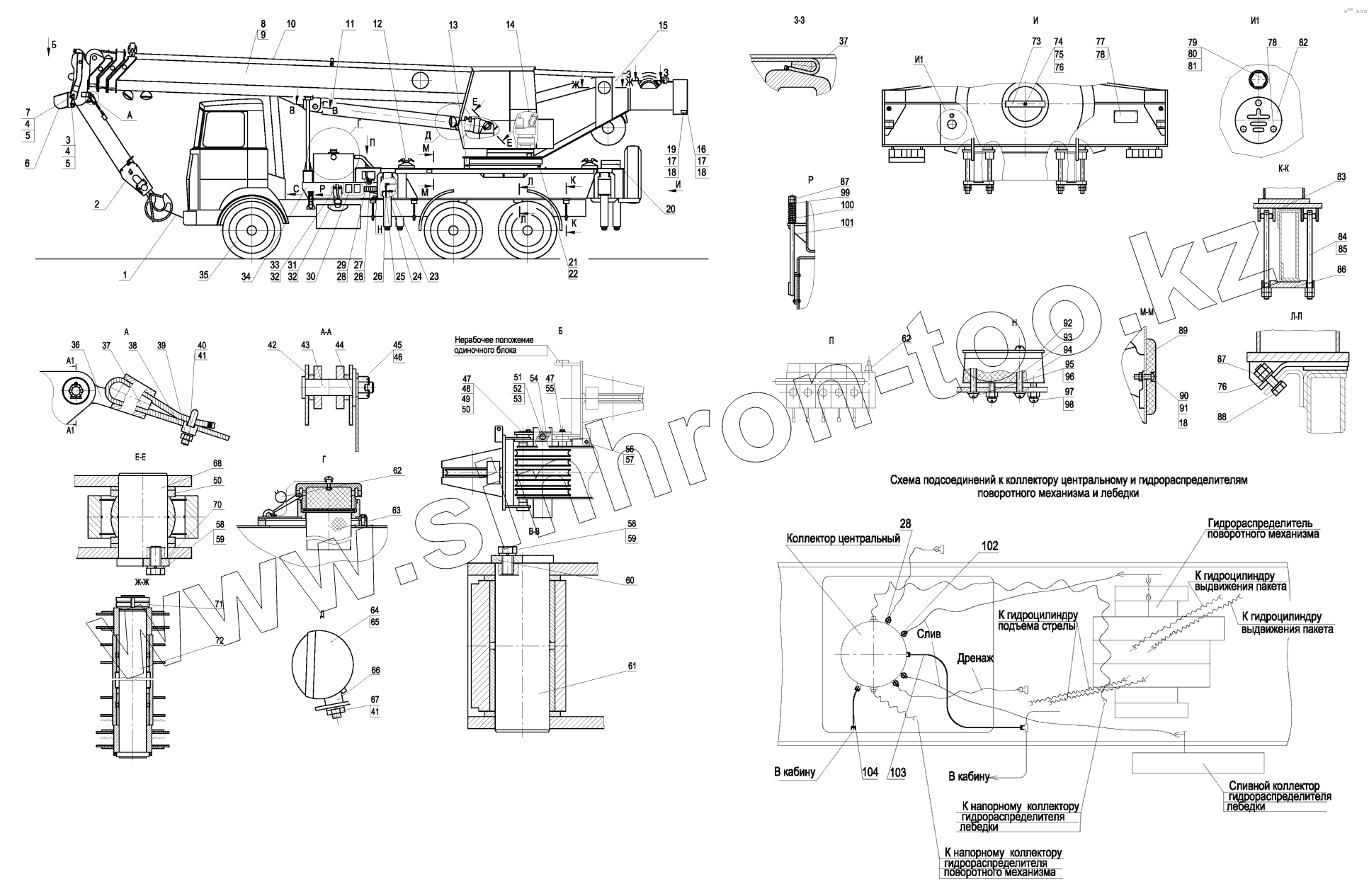

Каталог запасных частей к технике: ККЗ КС-5576Б. Общий вид крана КС-5576Б.000.00.000
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
47
48
49
50
50
51
52
53
54
55
56
57
58
58
59
59
60
61
62
62
63
64
65
66
67
68
70
71
72
73
74
75
76
76
77
78
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-5576А.000.05.000 | Стяжка | |
| 2 | КС-5576А.405.00.000 | Обойма крюковая в сборе | |
| 3 | КС-5476А.400.10.000 | Палец | |
| 4 | М10-6gх80.46.019 | Болт М10-6gх80.46.019 | |
| 5 | 12.01.019 | Шайба 12.01.019 | |
| 6 | КС-5476А.444.00.000 | Блок одиночный | |
| 7 | КС-5576.343.00.180 | Палец | |
| 8 | КС-5576Б.340.01.000 | Стрела в сборе | |
| 9 | КС-5576Б.600.03.000 | Установка электрооборудования | |
| 10 | КС-5476А.450.10.000 | Канат | |
| 11 | Ц-200.265.00.000 | Гидроцилиндр подъема | |
| 12 | КС-5576А.000.02.000 | Подпятник | |
| 13 | КС-5576А.000.00.038 | Втулка | |
| 14 | КС-5576Б.000.00.006 | Табличка | |
| 15 | КС-5576Б.300.00.000-01 | Рама поворотная в сборе | |
| 16 | ФП-316.К | Светоотражатель ФП-316.К | |
| 17 | М6-6gх14.56.019 | Винт М6-6gх14.56.019 | |
| 18 | 6.65Г.05 | Шайба 6.65Г.05 | |
| 19 | ФП-316.О | Светоотражатель ФП-316.О | |
| 20 | КС-5576А.000.03.000 | Подкладка | |
| 21 | КС-5576А.300.00.007 | Шайба | |
| 22 | КС-5576А.300.00.018 | Гайка М24х2.12.30ХГСА.019 | |
| 23 | TN-98-10L | Адаптер | |
| 24 | КС-5576Б.000.01.000-01 | Трубопровод | |
| 25 | КС-5576Б.000.01.000-03 | Трубопровод | |
| 26 | TN-99-10L | Адаптер | |
| 27 | 12х20 | Рукав 12х20 | |
| 28 | 13-26 | Хомут 13-26 | |
| 29 | 12х20 | Рукав 12х20 | |
| 30 | КС-5576А.000.11.000 | Башмак противооткатный | |
| 31 | 50х61,5 | Рукав 50х61,5 | |
| 32 | 50-75 | Хомут 50-75 | |
| 33 | 50х61,5 | Рукав 50х61,5 | |
| 34 | КС-5576Б.200.00.000 | Рама неповоротная в сборе | |
| 35 | КС-5576Б.100.00.000 | Шасси в сборе | |
| 36 | КС-3577.63.002 | Втулка клиновая | |
| 37 | КС-5576А.000.00.006 | Клин | |
| 38 | КС-5576А.000.00.003 | Колодка | |
| 39 | КС-5576А.000.00.002 | Скоба | |
| 40 | М12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| 41 | 12.65Г.05 | Шайба 12.65Г.05 | |
| 42 | КС-5576Б.000.00.007 | Втулка | |
| 43 | КС-5576А.000.00.004 | Ось | |
| 44 | С.24.01.019 | Шайба С.24.01.019 | |
| 45 | КС-5576А.000.00.033 | Гайка | |
| 46 | 5х50.019 | Шплинт 5х50.019 | |
| 47 | КС-5476.343.01.160 | Палец | |
| 48 | М20-6gх90.46.019 | Болт М20-6gх90.46.019 | |
| 49 | 20.65Г.05 | Шайба 20.65Г.05 | |
| 50 | С.20.01.019 | Шайба С.20.01.019 | |
| 51 | КС-5576.343.00.007-03 | Ось | |
| 52 | М24х2-6Н.5.019 | Гайка М24х2-6Н.5.019 | |
| 53 | С.24.01.019 | Шайба С.24.01.019 | |
| 54 | КС-5476.343.01.050 | Кронштейн | |
| 55 | КС-5476А.400.00.001 | Шайба | |
| 56 | КС-6476-1.344.00.004 | Ось | |
| 57 | 4х28.019 | Шплинт 4х28.019 | |
| 58 | М20-6gх40.109.40Х.019 | Болт М20-6gх40.109.40Х.019 | |
| 59 | 10.65Г.05 | Шайба 10.65Г.05 | |
| 60 | КС-5576А.000.00.008 | Ригель | |
| 61 | КС-5576А.000.06.000 | Ось | |
| 62 | 16,5/7 | Пломба 16,5/7 | |
| 63 | КС-3577.83.470 | Фильтр заливной | |
| 64 | 171.371124В | Фара-прожектор 171.371124В | |
| 65 | АКГ-24-70 | Лампа АКГ-24-70 | |
| 66 | КС-5576А.000.00.022 | Втулка | |
| 67 | М12х1,25-6Н.5.019 | Гайка М12х1,25-6Н.5.019 | |
| 68 | КС-5576А.000.00.029 | Ось | |
| 69 | КС-5576А.000.00.009 | Шайба | |
| 70 | КС-5576А.000.00.007 | Ригель | |
| 71 | М90х2-6Н.06.019 | Гайка М90х2-6Н.06.019 | |
| 72 | КС-5576А.000.07.000 | Ось | |
| 73 | КС-5576А.000.00.017 | Перекладина | |
| 74 | М16-6gх55.46.019 | Болт М16-6gх55.46.019 | |
| 75 | 16.65Г.05 | Шайба 16.65Г.05 | |
| 76 | С.16.01.019 | Шайба С.16.01.019 | |
| 77 | КС-5576Б.000.00.005 | Табличка заводская | |
| 78 | 3х8.01.019 | Заклепка 3х8.01.019 | |
| 79 | М8-6gх25.46.019 | Болт М8-6gх25.46.019 | |
| 80 | 8.65Г.05 | Шайба 8.65Г.05 | |
| 81 | С.8.01.019 | Шайба С.8.01.019 | |
| 82 | КС-5576А.000.00.026 | Знак заземления | |
| 83 | КС-5576А.000.00.012 | Прокладка | |
| 84 | КС-5576Б.000.00.003 | Болт | |
| 85 | М20-6Н.5.019 | Гайка М20-6Н.5.019 | |
| 86 | КС-5576А.000.00.015 | Планка | |
| 87 | М16.6Н.5.019 | Гайка М16.6Н.5.019 | |
| 88 | М16-6gх50.46.019 | Болт М16-6gх50.46.019 | |
| 89 | 4462.3731 | Фонарь габаритный 4462.3731 | |
| 90 | М6-6gх20.56.019 | Винт М6-6gх20.56.019 | |
| 91 | М6.6Н.5.019 | Гайка М6.6Н.5.019 | |
| 92 | КС-5576А.000.00.030 | Крышка | |
| 93 | М4-6gх10.56.019 | Винт М4-6gх10.56.019 | |
| 94 | У701.052.20-01 | Креномер У701.052.20-01 | |
| 95 | М5-6gх16.56.019 | Винт М5-6gх16.56.019 | |
| 96 | 5.65Г.05 | Шайба 5.65Г.05 | |
| 97 | М5-6gх10.56.019 | Винт М5-6gх10.56.019 | |
| 98 | М5-6Н.5.019 | Гайка М5-6Н.5.019 | |
| 99 | КС-5576Б.000.00.002 | Шайба | |
| 100 | КС-3577.84.709 | Пружина | |
| 101 | КС-55766.000.00.001 | Стремянка | |
| 102 | 32-51 | Хомут 32-51 | |
| 103 | КС-5576Б.000.01.000-02 | Трубопровод | |
| 104 | КС-5576Б.000.01.000 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
