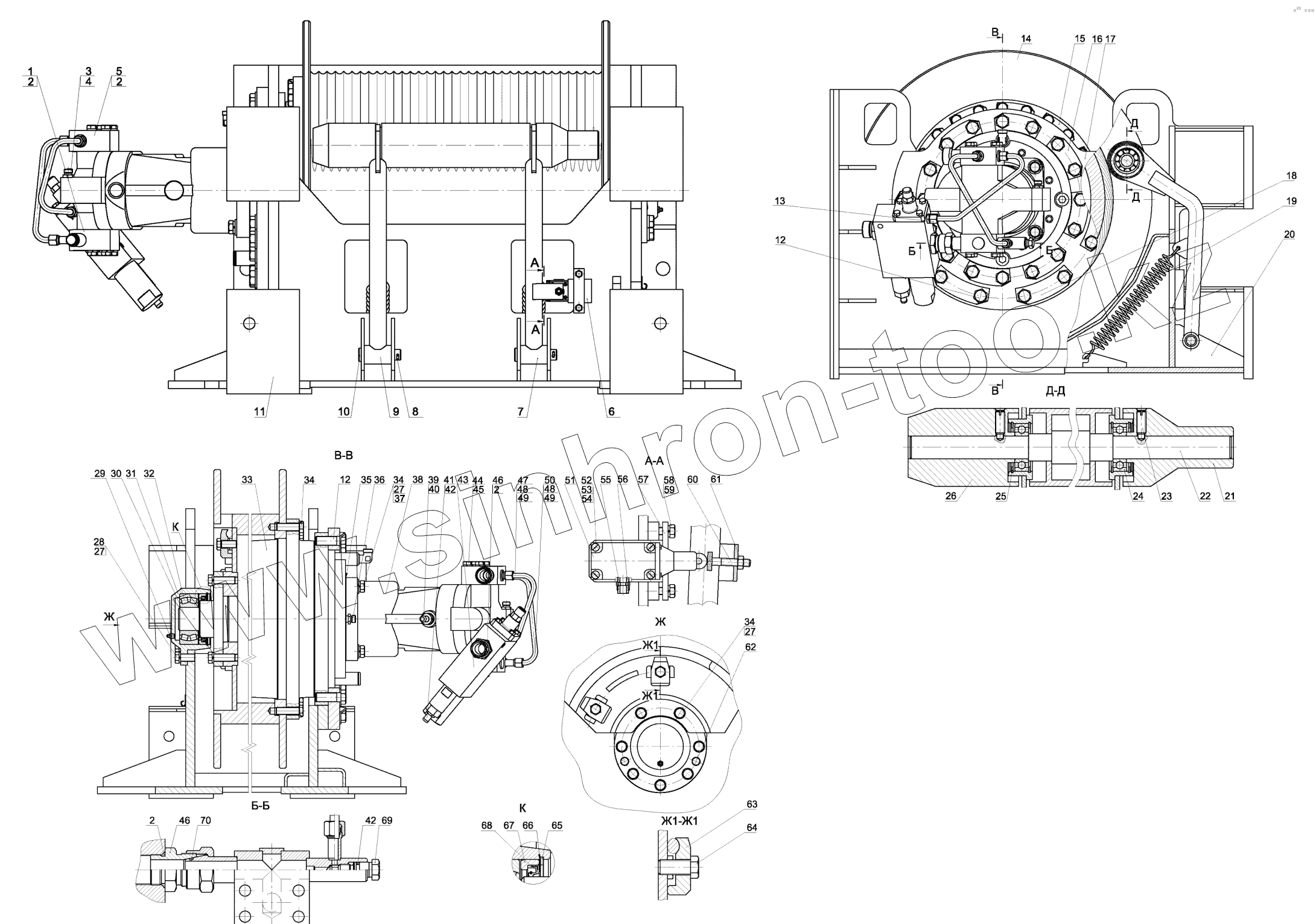

Каталог запасных частей к технике: ККЗ КС-5576Б. МЕХАНИЗМ ПОДЪЕМА КС-5576Б.331.00.000
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
42
43
44
45
46
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-5576А.330.02.000 | Фланец | |
| 2 | 030-035-30-2-3 | Кольцо 030-035-30-2-3 | |
| 3 | Ш-12x1,5-16x1,5 | Штуцер | |
| 4 | 011-015-25-2-3 | Кольцо 011-015-25-2-3 | |
| 5 | КС-5576А.330.01.000 | Фланец | |
| 6 | КС-5576А.304.00.034 | Кронштейн | |
| 7 | КС-5576А.304.08.000-01 | Кронштейн | |
| 8 | 4х28.019 | Шплинт 4х28.019 | |
| 9 | КС-5576А.304.08.000 | Кронштейн | |
| 10 | КС-5576А.304.00.033 | Ось | |
| 11 | КС-5576Б.331.01.000 | Рама | |
| 12 | М20-6gх55.88.40Х.019 | Болт М20-6gх55.88.40Х.019 | |
| 13 | TN-92-10LМ | Адаптер | |
| 14 | КС-5576Б.331.02.000 | Барабан | |
| 15 | КС-5576Б.331.00.007 | Шайба стопорная | |
| 16 | КС-5576Б.331.00.005 | Шайба стопорная | |
| 17 | КС-5576Б.331.00.001 | Опора | |
| 18 | КС-5576Б.331.00.006 | Шайба стопорная | |
| 19 | КС-5576А.304.00.037 | Пружина | |
| 20 | КС-5576А.304.00.001 | Проушина | |
| 21 | КС-5576А.304.00.031 | Ролик | |
| 22 | КС-5576А.304.05.000 | Ролик | |
| 23 | М10-6gх30.14Н.019 | Винт М10-6gх30.14Н.019 | |
| 24 | 80205 | Подшипник 80205 | |
| 25 | Б52 | Кольцо Б52 | |
| 26 | КС-5576А.304.00.032 | Ролик | |
| 27 | 16.65Г.05 | Шайба 16.65Г.05 | |
| 28 | М16-6gх40.88.40Х.019 | Болт М16-6gх40.88.40Х.019 | |
| 29 | 1.2.Кd6 | Масленка 1.2.Кd6 | |
| 30 | КС-5576Б.331.03.000 | Ось | |
| 31 | КС-5576Б.331.04.000 | Опора | |
| 32 | 3610 | Подшипник 3610 | |
| 33 | 709С2 В24 А1 3313 5LV U26 PN | 709С2 В24 А1 3313 5LV U26 PN Редуктор планетарный | |
| 34 | М16-6gх50.88.40Х.019 | Болт М16-6gх50.88.40Х.019 | |
| 35 | КС-5576А.203.00.018 | Прокладка | |
| 36 | "Ш-1/4""-16х1.5" | Штуцер | |
| 37 | С.16.01.019 | Шайба С.16.01.019 | |
| 38 | 303.3.112.501 | Гидромотор 303.3.112.501 | |
| 39 | HP1-18x1,5-12 | Ниппель резьбовой | |
| 40 | 18М1 | Прокладка 18М1 | |
| 41 | HP1-14x1.5-12 | Ниппель резьбовой | |
| 42 | 012-016-25-2-3 | Кольцо 012-016-25-2-3 | |
| 43 | ПТК 20.01 | Клапан тормозной ПТК 20.01 | |
| 44 | М12-6gх60.46.019 | Болт М12-6gх60.46.019 | |
| 45 | 12.65Г.05 | Шайба 12.65Г.05 | |
| 46 | Ш-33x2-36x2 | Штуцер | |
| 47 | КС-5576Б.331.00.010 | Труба | |
| 48 | TN-88-10LS | Адаптер | |
| 49 | TN-81-10L | Адаптер | |
| 50 | КС-5576Б.331.00.010-01 | Труба | |
| 51 | ВП 15.21А221-54У 2,8 10А | Выключатель ВП 15.21А221-54У 2,8 10А | |
| 52 | М5-6gх45.56.019 | Винт М5-6gх45.56.019 | |
| 53 | 5.65Г.05 | Шайба 5.65Г.05 | |
| 54 | С.5.01.019 | Шайба С.5.01.019 | |
| 55 | КС-5476.04.700.00.001 | Втулка | |
| 56 | КС-4561А.104.00.002 | Гнездо | |
| 57 | КС-5576А.304.00.036 | Планка | |
| 58 | М8-6gх35.46.019 | Болт М8-6gх35.46.019 | |
| 59 | 8.65Г.05 | Шайба 8.65Г.05 | |
| 60 | КС-5576А.304.00.035 | Винт | |
| 61 | М8-6Н.5.019 | Гайка М8-6Н.5.019 | |
| 62 | 16m6х30 | Штифт 16m6х30 | |
| 63 | КС-5476.311.01.006 | Прижим | |
| 64 | М16-6gх40.46.019 | Болт М16-6gх40.46.019 | |
| 65 | Б110 | Кольцо Б110 | |
| 66 | КС-5576Б.331.00.004 | Кольцо | |
| 67 | КС-5576Б.331.00.003 | Кольцо | |
| 68 | 1,1-80х100-3 | Манжета 1,1-80х100-3 | |
| 69 | КС-5576А.330.00.001 | Винт | |
| 70 | 020-025-30-2-3 | Кольцо 020-025-30-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
