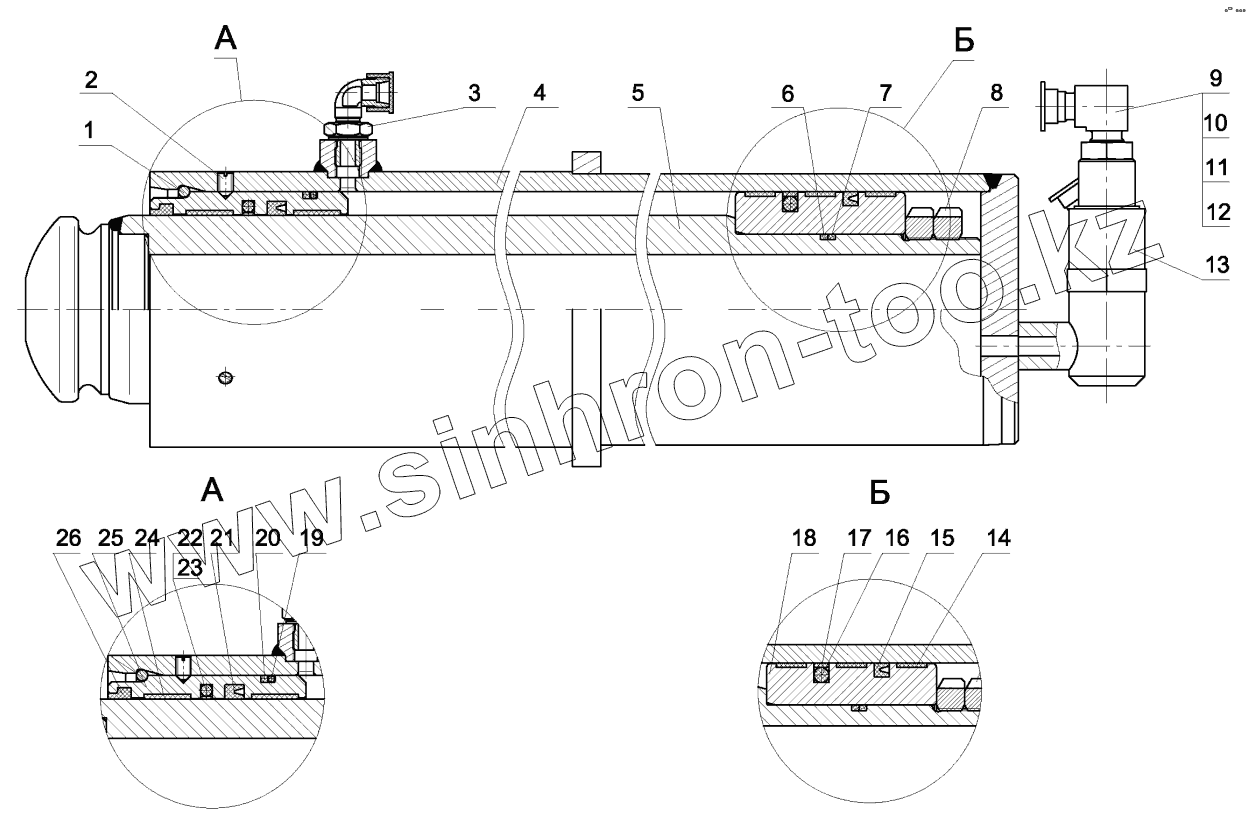

Каталог запасных частей к технике: ККЗ КС-5576Б. ГИДРОЦИЛИНДР ОПОРНЫЙ Ц-125.067.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц-125.067.00.001 | Кольцо пружинное | |
| 2 | М8-6gх12.14Н.019 | Винт М8-6gх12.14Н.019 | |
| 3 | ТN-S1-LM | Адаптер | |
| 4 | Ц-125.067.10.000 | Цилиндр | |
| 5 | Ц-125.067.20.000 | Шток | |
| 6 | Ц-125.067.00.002 | Кольцо защитное | |
| 7 | 074-080-36-2-3 | Кольцо 074-080-36-2-3 | |
| 8 | Ц-125.067.00.003 | Гайка | |
| 9 | Ц-125.067.00.006 | Гайка установочная | |
| 10 | Ц-125.067.00.007 | Прокладка | |
| 11 | Ц-125.067.00.008 | Угольник | |
| 12 | 015-019-25-2-3 | Кольцо 015-019-25-2-3 | |
| 13 | П788А ЛГФИ 304266.001 | Гидрозамок П788А ЛГФИ 304266.001 | |
| 14 | F10125х0120х16 | Кольцо направляющее | |
| 15 | К10125х0110х7,5 | Уплотнение поршня | |
| 16 | К8/20125х0104х8 | Уплотнение поршня | |
| 17 | К8/10125х0104х8 | Уплотнение поршня | |
| 18 | Ц-125.067.40.001 | Поршень | |
| 19 | 118-125-46-2-3 | Кольцо 118-125-46-2-3 | |
| 20 | Ц-125.067.30.001 | Кольцо защитное | |
| 21 | С170100х0115х9 | Уплотнение стержня | |
| 22 | С9/20100х0115,5х6,3 | Уплотнение стержня | |
| 23 | С9/10100х0115,5х6,3 | Уплотнение стержня | |
| 24 | F10105х0100х25 | Кольцо направляющее | |
| 25 | Ц-125.067.30.002 | Букса | |
| 26 | А90100х0112х12х7 | Скребок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
