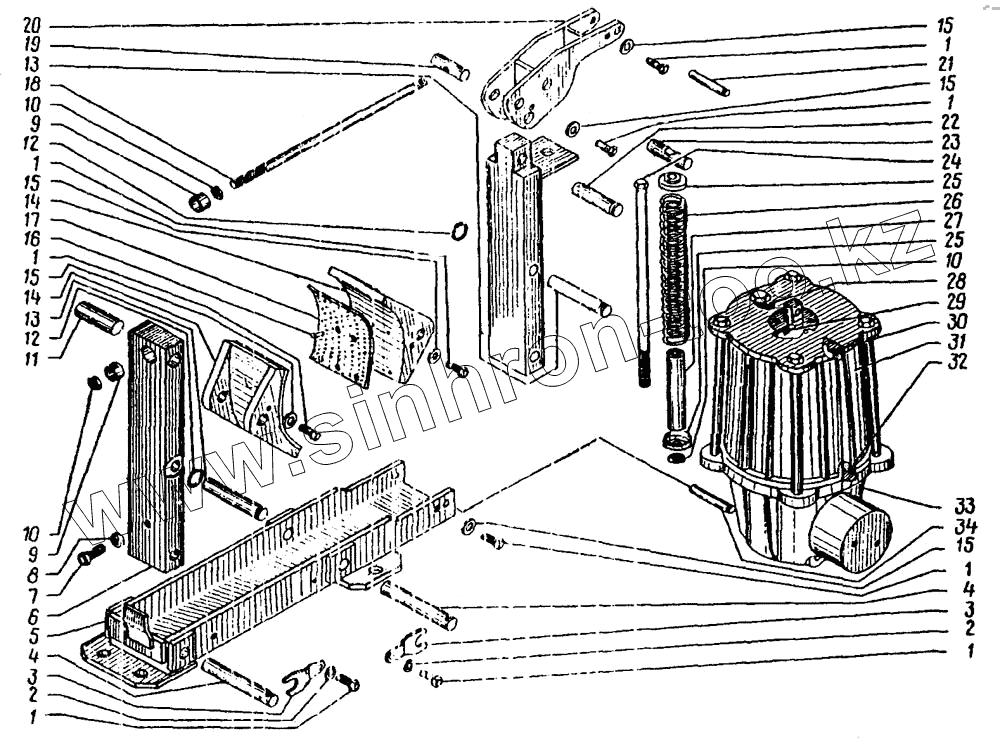

Каталог запасных частей к технике: ККЗ КС-4561А. ТГ-200 Тормоз

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

2

3

3

4

4

5

6

7

8

9

9

10

10

10

11

12

12

13

13

14

14

15

15

15

15

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7796.08.16		Болт
2	6402.65.08		Шайба
3	022.008		Вилка стопорная
4	4У1.10.0035-03		Палец
5	022.010		Подставка
6	023.004		Рычаг
7	7796.10.30		Болт
8	5915.10		Гайка
9	004.009		Трубка
10	5915.12.01.25		Гайка
11	022.007		Палец
12	6402.65.20		Шайба
13	4У1.10.0032-13		Палец
14	003.020		Колодка
15	022.012		Шайба
16	10300.05.18		Заклепка
17	003.022		Обкладка
18	4У1.10.0003-01		Шток
19	004.007		Шарнир
20	015.020		Рычаг верхний
21	4У1.10.0032-01		Палец
22	4У1.10.0032-04		Палец
23	004.005		Траверса
24	004.020		Шток
25	021-029		Тарель
26	4У1.10.0017-27		Пружина
27	023.016		Трубка
28	1-205		Кольцо уплотнительное
29	8752.20.40		Манжета
30	9833.130.140.58		Кольцо
31	ТЭ-25		Электрогидротолкатель
32	1-204		Кольцо уплотнительное
33	ДГТ-200М		Электродвигатель
34	4У1.10.0032-01		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
