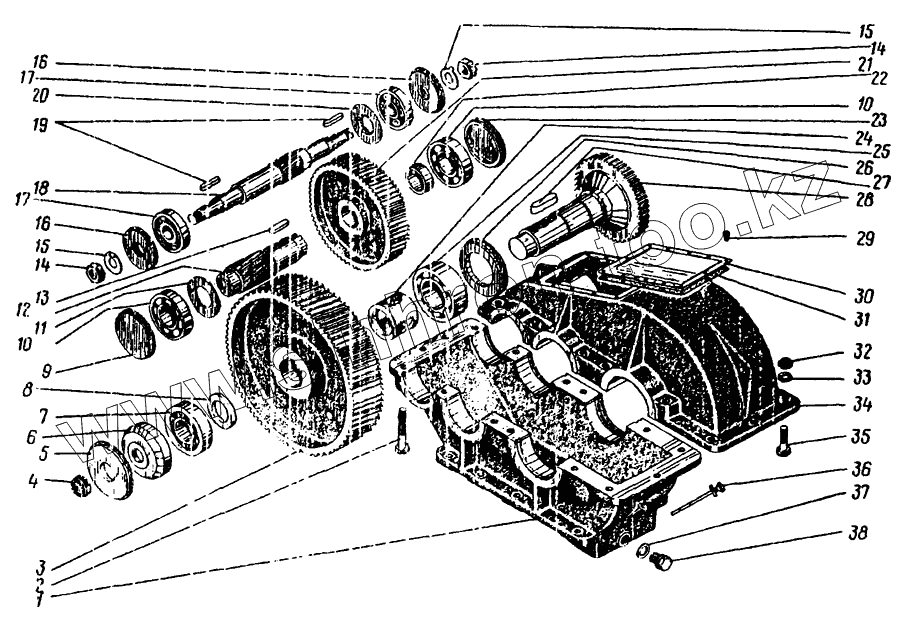

Каталог запасных частей к технике: ККЗ КС-4561А. РМ 650-40-32М-У2 Редуктор
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10679 | Корпус редуктора | |
| 2 | 7795.24.200 | Болт | |
| 3 | 20718 | Колесо зубчатое | |
| 4 | 42478 | Винт регулировочный | |
| 5 | 46284 | Крышка | |
| 6 | 37340 | Стакан | |
| 7 | 333.73.18 | Подшипник | |
| 8 | 42458 | Кольцо | |
| 9 | 46850 | Крышка | |
| 10 | 333.73.18 | Подшипник | |
| 11 | 42455 | Маслоотражатель | |
| 12 | 32258 | Вал-шестерня | |
| 13 | 42389 | Шпонка | |
| 14 | СТ 21.026 | Гайка | |
| 15 | 42451 | Шайба стопорная | |
| 16 | 42482А | Крышка проходная | |
| 17 | 8338.04.12 | Подшипник | |
| 18 | 32249 | Вал-шестерня | |
| 19 | 8789.16.10.100 | Шпонка | |
| 20 | 42384 | Маслоотражатель | |
| 21 | 32260 | Колесо зубчатое | |
| 22 | 42454 | Втулка распорная | |
| 23 | 46283 | Крышка глухая | |
| 24 | 36654 | Втулка распорная | |
| 25 | 333.75.26 | Подшипник | |
| 26 | 42459 | Крышка проходная | |
| 27 | 42461 | Шпонка | |
| 28 | 20856 | Вал зубчатый | |
| 29 | 7796.08.16 | Болт | |
| 30 | 35433 | Крышка | |
| 31 | 42479 | Прокладка | |
| 32 | 5915.24 | Гайка | |
| 33 | 6402.65.24 | Шайба | |
| 34 | 10675 | Крышка редуктора | |
| 35 | 7795.24.80 | Болт | |
| 36 | СТ 40.060 | Игла масломерная | |
| 37 | 42399 | Прокладка уплотнительная | |
| 38 | СТП 16-72 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
