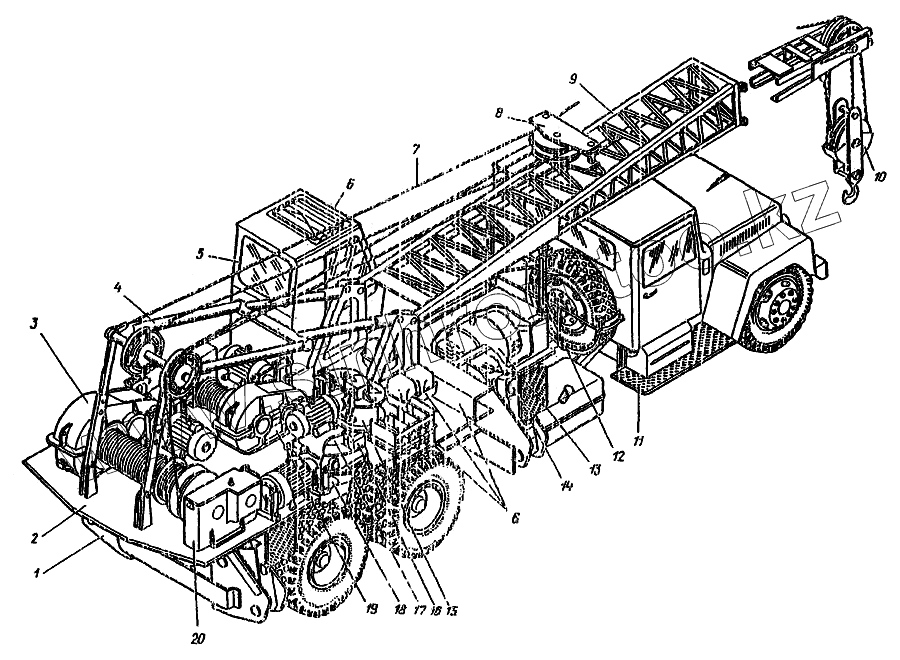

Каталог запасных частей к технике: ККЗ КС-4561А. КС-4561А.000.00.000 Общий вид крана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4561А.201.00.000 | Рама неповоротная | |
| 2 | 4561А.301.00.000 | Рама поворотная | |
| 3 | 4561А.309.00.000 | Лебедка грузовая | |
| 4 | 4561А.302.00.000 | Портал | |
| 5 | 4561А.501.00.000 | Кабина | |
| 6 | 4561А.601.00.000 | Установка электрооборудования на поворотной раме | |
| 7 | 4561А.408.00.000 | Канаты и растяжки | |
| 8 | 4561А.404.00.000 | Полиспаст | |
| 9 | 4561А.401.00.000 | Стрела | |
| 10 | 4561А.405.00.000 | Обойма крюковая | |
| 11 | 162-204Б | Переделка шасси | |
| 12 | 162-209Б | Стойка поддержки стрелы | |
| 13 | 162-207Б | Установка генератора | |
| 14 | 4561А.101.00.000 | Установка откидных опор | |
| 15 | 4561А.306.00.000 | Механизм поворота | |
| 16 | 4561А.213.00.000 | Опорно-поворотное устройство | |
| 17 | 4561А.104.00.000 | Установка электрооборудования на шасси и неповоротной раме | |
| 18 | 162-202Б | Стабилизатор | |
| 19 | 4561А.316.00.000 | Лебедка вспомогательная | |
| 20 | 4561А.305.00.000 | Механизм подъема стрелы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
