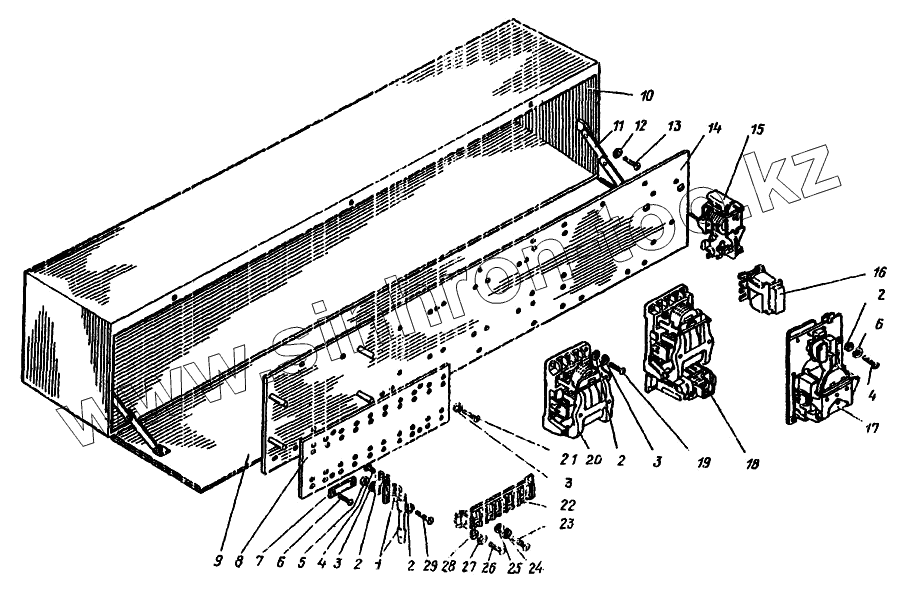

Каталог запасных частей к технике: ККЗ КС-4561А. 5ВС.305.012 Шкаф силовой
1
1
1
2
2
2
2
3
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПР-2 | Предохранитель трубчатый 15 А, 500 В | |
| 1 | ПР-2 | Предохранитель трубчатый 15 А, 500 В | |
| 1 | ПР-2 | Предохранитель трубчатый 15 А, 500 В | |
| 2 | 11371.06 | Шайба | |
| 3 | 6402.65.06 | Шайба | |
| 4 | 17473.06.12 | Винт | |
| 5 | 5915.06 | Гайка | |
| 6 | 10299.03.08 | Заклепка | |
| 7 | 8ВС.963.120 | Щиток | |
| 8 | 5ВС.064.078 | Панель изоляционная | |
| 9 | 8ВС.320.013 | Дверь | |
| 10 | 5ВС.350.011 | Шкаф в сборе | |
| 11 | 8ВС.150.172 | Планка | |
| 12 | 11371.06 | Шайба | |
| 13 | 8ВС.205.045 | Ось | |
| 14 | 5ВС.064.077 | Панель | |
| 15 | РЭВ-571 | Реле постоянного тока 25 А | |
| 16 | ТК-20 | Трансформатор тока 100/5 А | |
| 17 | ПАЕ-411 | Пускатель магнитный | |
| 18 | ПАЕ-312 | Пускатель магнитный | |
| 19 | 17473.06.16 | Винт | |
| 20 | ПАЕ-311 | Пускатель магнитный | |
| 21 | 17473.06.25 | Винт | |
| 22 | КБ-10-15 | Блок клеммный | |
| 23 | 1491.05.08 | Винт | |
| 24 | 6402.65.05 | Шайба | |
| 25 | 11371.05 | Шайба | |
| 26 | 17473.04.10 | Винт | |
| 27 | 6402.65.04 | Шайба | |
| 28 | 11371.04 | Шайба | |
| 29 | 8ВС.903.020 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
