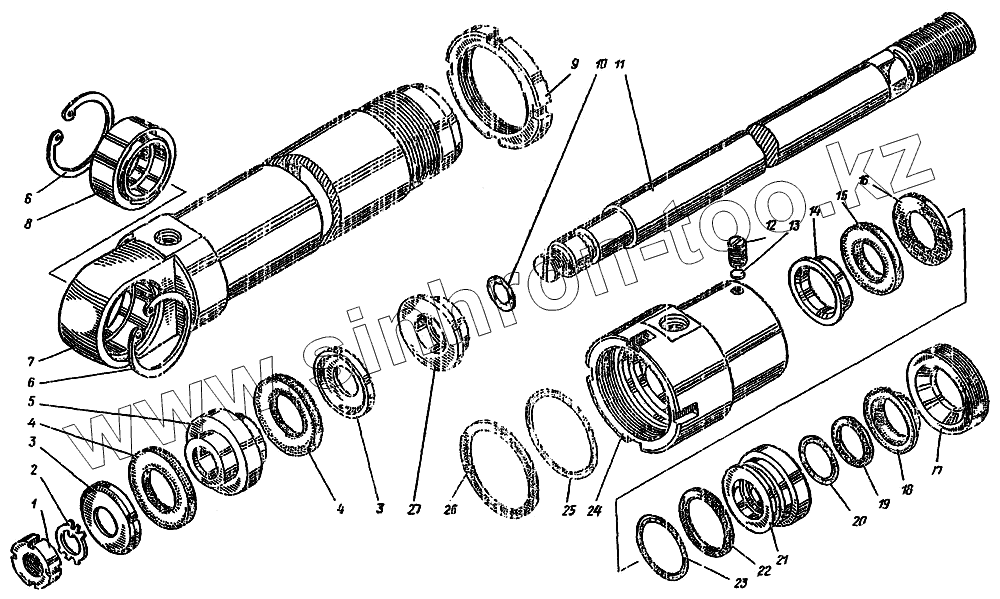

Каталог запасных частей к технике: ККЗ КС-4561А. 4571.31.200 Гидроцилиндр
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4571.31.218 | Гайка | |
| 2 | 11872.20 | Шайба | |
| 3 | 4571.31.219 | Манжетодержатель | |
| 4 | 6969.40.60 | Манжета | |
| 5 | 4571.31.203 | Поршень | |
| 6 | 13943.62Б | Кольцо | |
| 7 | 4571.31.210 | Корпус | |
| 8 | 3635.40 ШС | Подшипник | |
| 9 | 4571.31.206 | Гайка | |
| 10 | 9833.Н1.25.20 | Кольцо | |
| 11 | 4571.31.201 | Шток | |
| 12 | 1477.06.10 | Винт | |
| 13 | 4571.31.217 | Прокладка | |
| 14 | 4571.31.207 | Кольцо | |
| 15 | 6969.32.52 | Манжета | |
| 16 | 4571.31.216 | Шайба защитная | |
| 17 | 4571.31.215 | Гайка | |
| 18 | 4571.31.209 | Грязесъемник | |
| 19 | 4571.31.212-02 | Шайба | |
| 20 | 9833.У.0.32 | Кольцо | |
| 21 | 4571.31.208 | Втулка | |
| 22 | 4571.31.212-03 | Шайба | |
| 23 | 9833.У.52.0 | Кольцо | |
| 24 | 4571.31.202 | Крышка | |
| 25 | 9833.У.70.65 | Кольцо | |
| 26 | 4571.31.212-04 | Шайба | |
| 27 | 4571.31.204 | Демпфер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
