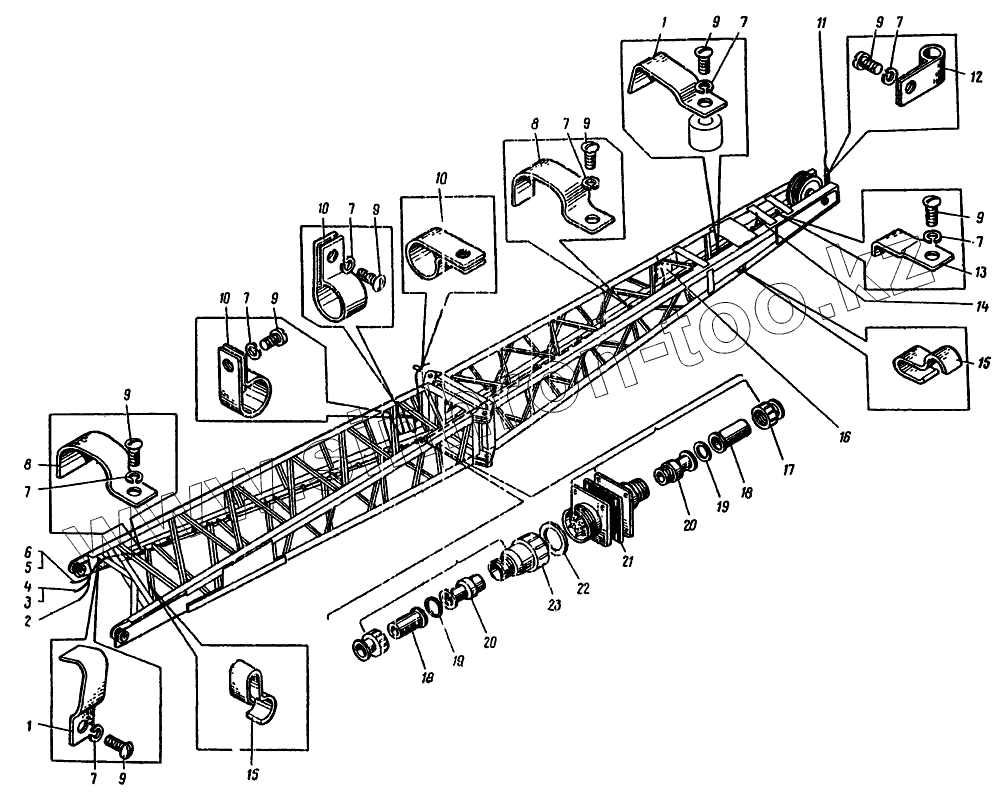

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.607.04.000 Кабельная разводка по стреле
1
1
2
3
4
5
6
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
9
9
9
10
10
10
11
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 162.616.00.10 | Скоба | |
| 2 | КРПТ 2х1,5, L=8,2 м | Кабель №62 | |
| 3 | Р3-Ц-Х д.15, L=6,5 м | Металлорукав | |
| 4 | КРПТ 2х2,5, L=8,2 м | Кабель №44 | |
| 5 | Р3-Ц-Х д.15, L=5,0 м | Металлорукав | |
| 6 | КРПТ 3х1,5, L=13,0 м | Кабель №56 | |
| 7 | 6402.65.06 | Шайба | |
| 8 | 162.616.00.09 | Скоба | |
| 9 | 17473.06.10 | Винт | |
| 10 | 4362.607.00.44 | Скоба | |
| 11 | КРПТ 2х1,5, L=5,6 м | Кабель №111 | |
| 12 | 4362.607.00.46 | Скоба | |
| 13 | 4362.607.00.60 | Скоба | |
| 14 | КРПТ 2х2,5, L=4,7 м | Кабель №42 | |
| 15 | 4571.80.502 | Скоба | |
| 16 | КРПТ 2х1,5, L=2,6 м | Кабель №71 | |
| 17 | ШРГ20ПКЧНШ8 | Колодка | |
| 18 | 162.673.00.31 | Втулка | |
| 19 | 162.673.00.34 | Шайба | |
| 20 | 162.673.00.30 | Уплотнитель | |
| 21 | 162.673.00.33 | Прокладка | |
| 22 | 162.673.00.32 | Кольцо | |
| 23 | ШР20ПЧНШ8 | Вставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
