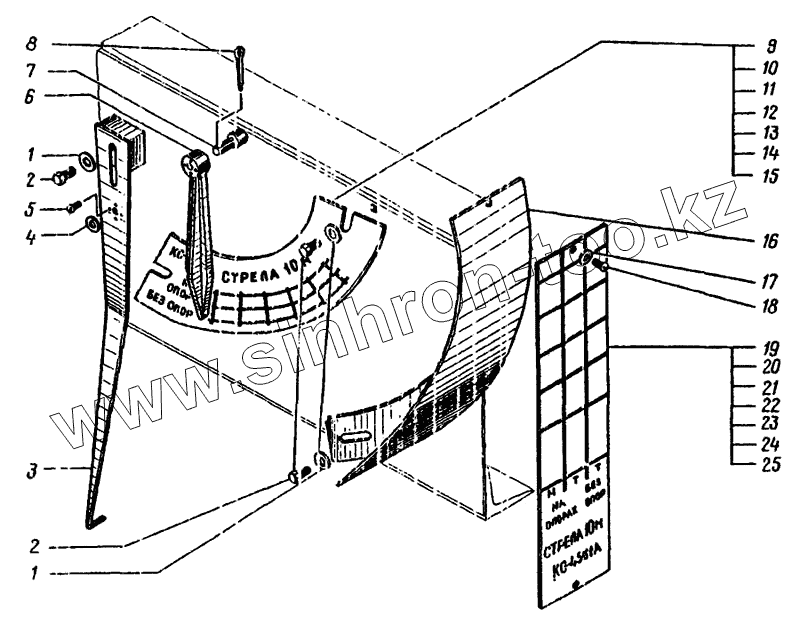

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.504.00.000 Указатель вылетов стрелы
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11371.10 | Шайба | |
| 2 | 7796.10.20 | Болт | |
| 3 | 104.504.02 | Стрелка в сборе | |
| 4 | 11371.08 | Шайба | |
| 5 | 17475.04.10 | Винт | |
| 6 | 104.504.00.01А | Стрелка | |
| 7 | 104.504.00.02Б | Ось стрелки | |
| 8 | 397.03.2.20 | Шплинт | |
| 9 | 4561А.504.00.001 | Табличка стрелы 10 м | |
| 10 | 4561А.504.00.003 | Табличка стрелы 14 м | |
| 11 | 4561А.504.00.005 | Табличка стрелы 18 м | |
| 12 | 4561А.504.00.007 | Табличка стрелы 22 м | |
| 13 | 4561А.504.00.011 | Табличка стрелы 14 м | |
| 14 | 4561А.504.00.013 | Табличка стрелы 18 м | |
| 15 | 4561А.504.00.015 | Табличка стрелы 22 м | |
| 16 | 104.504.01 | Кронштейн в сборе | |
| 17 | 11371.06 | Шайба | |
| 18 | 17473.06.10 | Винт | |
| 19 | 4561А.504.00.002 | Табличка стрелы 10 м | |
| 20 | 4561А.504.00.004 | Табличка стрелы 14 м | |
| 21 | 4561А.504.00.006 | Табличка стрелы 18 м | |
| 22 | 4561А.504.00.008 | Табличка стрелы 22 м | |
| 23 | 4561А.504.00.012 | Табличка стрелы 14 м | |
| 24 | 4561А.504.00.014 | Табличка стрелы 18 м | |
| 25 | 4561А.504.00.016 | Табличка стрелы 22 м |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
