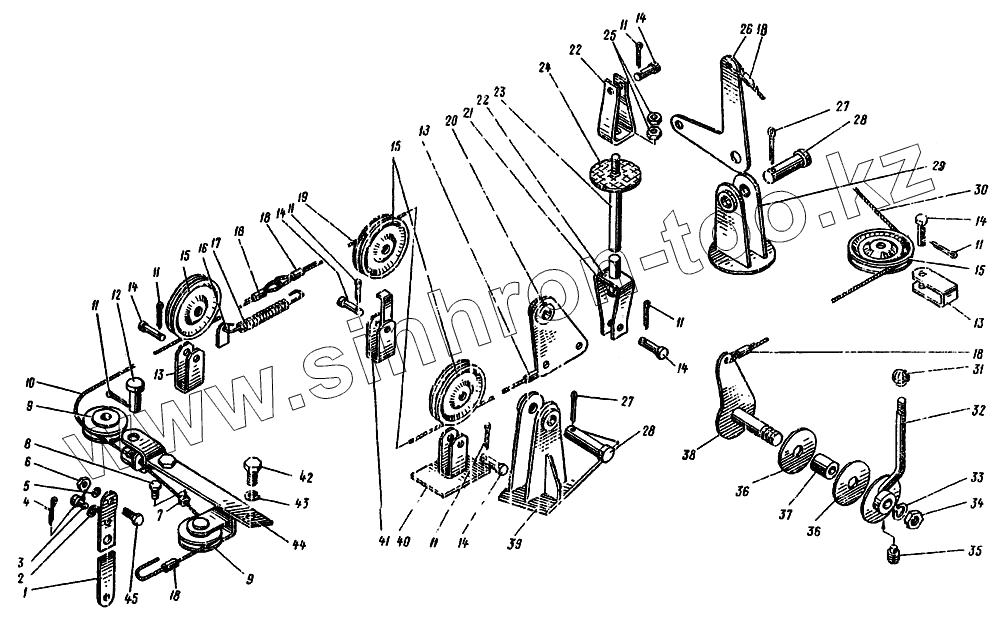

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.314.00.000 Управление топливоподачей
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
11
11
12
13
13
13
14
14
14
14
14
14
15
15
15
16
17
18
18
18
18
18
19
20
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 162.314.00.35 | Планка | |
| 2 | 11371.08 | Шайба | |
| 3 | 162.314.00.40 | Ось | |
| 4 | 397.02.5.20 | Шплинт | |
| 5 | 6402.65.08 | Шайба | |
| 6 | 5915.08 | Гайка | |
| 7 | 162.314.00.36 | Упор | |
| 8 | 162.314.00.39 | Болт | |
| 9 | 4571.72.014 | Блок | |
| 10 | 3070.04.2.220 | Канат | |
| 11 | 397.03.2.25 | Шплинт | |
| 12 | 9650.16.40 | Ось | |
| 13 | 162.314.00.06А | Скоба | |
| 14 | 9650.12.36 | Ось | |
| 15 | 4561А.314.00.003 | Блок | |
| 16 | 4362.601.28.03 | Петля | |
| 17 | 51.4441.0 | Пружина | |
| 18 | 162.314.00.08 | Втулка | |
| 19 | 3070.04.2.418 | Канат | |
| 20 | 162.314.03 | Рычаг | |
| 21 | 162.314.00.19 | Шайба | |
| 22 | 162.314.00.20А | Вилка | |
| 23 | 162.314.00.13 | Тяга | |
| 24 | 162.314.00.30 | Шайба резиновая | |
| 25 | 5915.12 | Гайка | |
| 26 | 162.314.04А | Рычаг | |
| 27 | 397.04.0.40 | Шплинт | |
| 28 | 9650.20.60 | Ось | |
| 29 | 162.314.05 | Кронштейн | |
| 30 | 3070.04.2.100 | Канат | |
| 31 | П-П 40 | Ручка | |
| 32 | 162.314.17 | Диск ведущий | |
| 33 | 6402.65.16 | Шайба | |
| 34 | 5915.16 | Гайка | |
| 35 | 1478.06.12 | Винт | |
| 36 | 162.314.00.38 | Диск фрикционный | |
| 37 | 4561А.314.00.002 | Втулка | |
| 38 | 4561А.314.04.000 | Рычаг | |
| 39 | 162.314.01А | Кронштейн | |
| 40 | 4561А.314.02.000 | Кронштейн | |
| 41 | 4561А.314.03.000 | Скоба | |
| 42 | 7796.10.20 | Болт | |
| 43 | 6402.65.10 | Шайба | |
| 44 | 162.314.16Б | Вилка-ограничитель | |
| 45 | 7796.08.20 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
