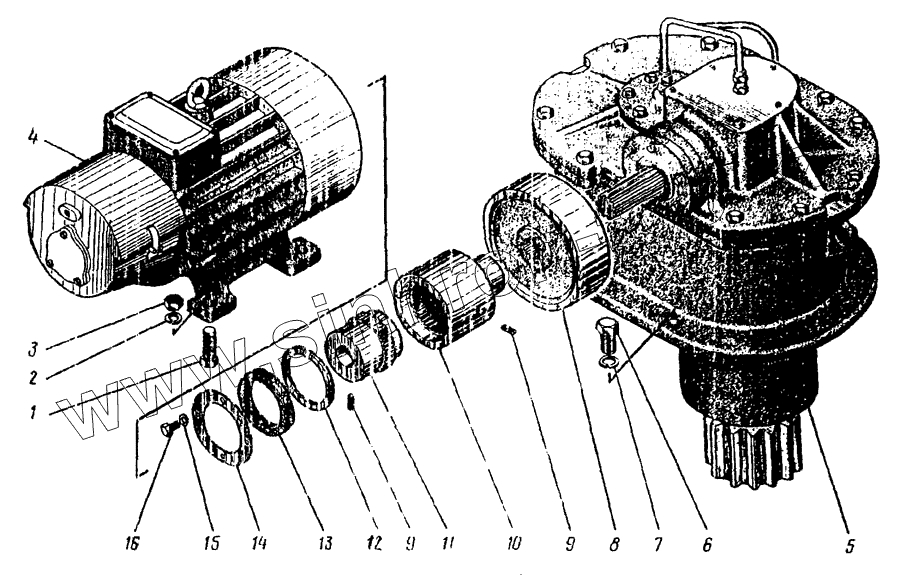

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.306.00.000 Механизм поворота

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7796.16.60		Болт
2	6402.65.16		Шайба
3	5915.16		Гайка
4	МТР 112-6У2		Электродвигатель
4	МТН 112-6Т2		Электродвигатель
5	4561А.306.01.000		Редуктор в сборе
6	7796.20.40		Болт
7	6402.65.20		Шайба
8	4561А.306.00.002		Шкив тормозной
9	1478.08.20		Винт
10	4561А.306.00.004		Муфта соединительная
11	4561А.306.00.005		Втулка зубчатая
12	162.306.00.44		Кольцо
13	104.306.00.49		Кольцо уплотнительное
14	162.305.00.38		Крышка
15	6402.65.06		Шайба
16	7798.06.16		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
