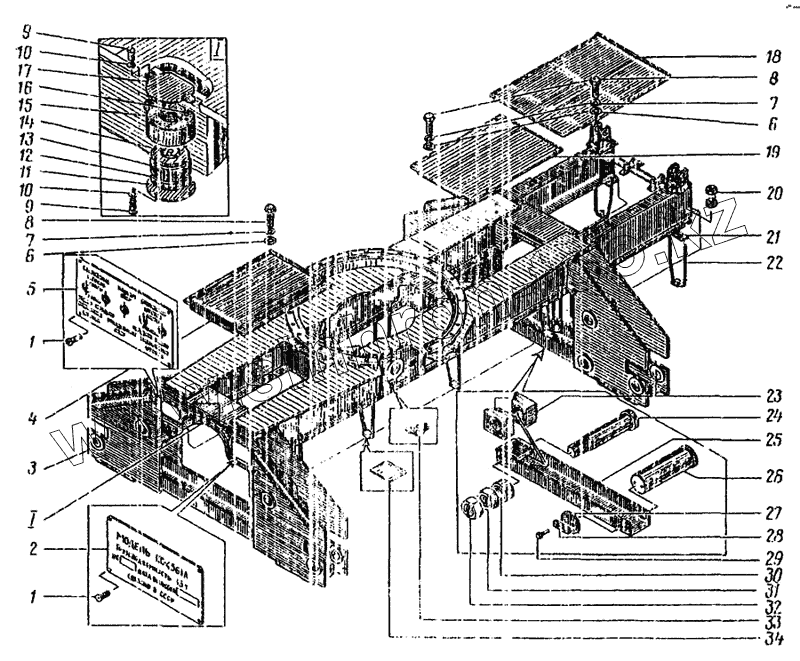

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.201.00.000 Установка рамы неповоротной
1
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17473.04.10 | Винт | |
| 2 | 4561А.201.00.005.01 | Пластина заводская | |
| 3 | 4561А.201.10.000 | Рама неповоротная | |
| 4 | 4561А.201.00.002 | Кожух | |
| 5 | 4561А.106.00.016 | Табличка | |
| 6 | 11371.08 | Шайба | |
| 7 | 6402.65.08 | Шайба | |
| 8 | 7796.08.16 | Болт | |
| 9 | 17473.06.12 | Винт | |
| 10 | 6402.65.06 | Шайба | |
| 11 | 4362.201.15.01 | Крышка | |
| 12 | 4362.201.15.02 | Прокладка | |
| 13 | 4362.201.15.03 | Лента | |
| 14 | 4362.201.15.05 | Корпус с ампулой уровня АКН60-24 | |
| 15 | 4362.201.10 | Кронштейн уровня | |
| 16 | 1478.06.12 | Винт | |
| 17 | 4362.201.15.04 | Крышка | |
| 18 | 162.201.00.05Б | Кожух | |
| 19 | 162.201.00.21А | Лист | |
| 20 | 5915.20 | Гайка | |
| 21 | 162.201.00.09 | Подкладка | |
| 22 | 104.201.34 | Стремянка | |
| 23 | 4571.30.002 | Сухарь | |
| 24 | 4571.30.001 | Ось | |
| 25 | 4561А.201.00.010 | Шпренгель | |
| 26 | 4571.31.039 | Ось | |
| 27 | 4571.28.117 | Шайба | |
| 28 | 4571.31.007 | Планка | |
| 29 | 7796.12.30 | Болт | |
| 30 | 4571.30.005 | Втулка | |
| 31 | 5915.48 | Гайка | |
| 32 | 15521.48 | Гайка | |
| 33 | 19853.2.2.45 | Масленка | |
| 34 | 162.201.00.31 | Платик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
