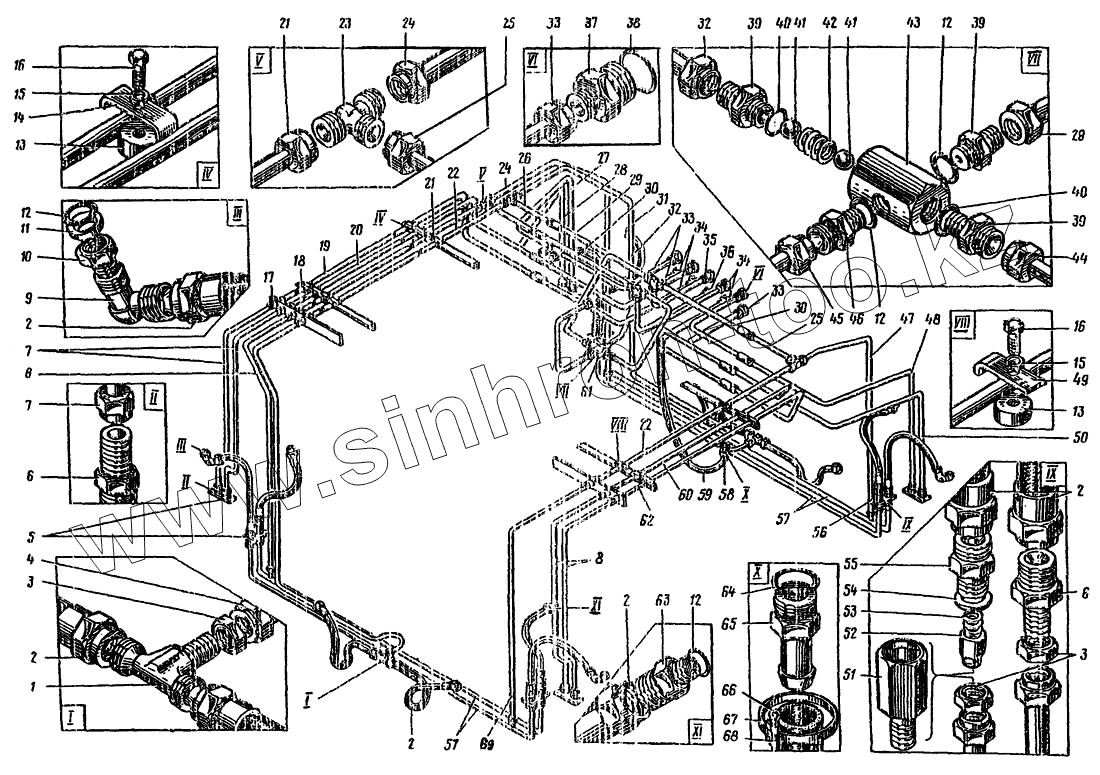

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.103.00.000 Установка трубопроводов на шасси
1
2
2
2
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
12
12
12
13
13
14
15
15
16
16
17
18
19
20
21
21
22
22
23
24
24
25
25
26
27
28
28
29
30
30
31
32
32
33
33
33
34
34
35
36
37
38
39
39
39
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4561А.103.00.001 | Тройник | |
| 2 | РВД-21-500У | Рукав высокого давления | |
| 3 | 5916.16.01.50 | Гайка | |
| 4 | 4561А.103.00.160 | Труба в сборе | |
| 5 | 4561А.103.00.007 | Кронштейн | |
| 6 | 4561А.101.00.009 | Штуцер | |
| 7 | 4561А.103.00.310 | Труба в сборе | |
| 8 | 4561А.103.00.140-01 | Труба в сборе | |
| 9 | 4561А.103.00.010 | Угольник | |
| 10 | У4571.05.004 | Гайка накидная | |
| 11 | У4571.05.005 | Прокладка | |
| 12 | 9833.011.015.25 | Кольцо | |
| 13 | 4571.83.038 | Втулка | |
| 14 | 4571.83.023 | Скоба | |
| 15 | 6402.65.06 | Шайба | |
| 16 | 7798.06.20 | Болт | |
| 17 | 4561А.103.00.005 | Планка | |
| 18 | 4561А.103.00.006 | Планка | |
| 19 | 4561А.103.00.070 | Труба в сборе | |
| 20 | 4561А.103.00.070-01 | Труба в сборе | |
| 21 | 4561А.103.00.050-01 | Труба в сборе | |
| 22 | 4561А.103.00.050 | Труба в сборе | |
| 23 | 4571.83.002 | Тройник | |
| 24 | 4561А.103.00.130 | Труба в сборе | |
| 25 | 4561А.103.00.110 | Труба в сборе | |
| 26 | 4561А.103.00.110-01 | Труба в сборе | |
| 27 | 4561А.103.00.220 | Труба в сборе | |
| 28 | 4561А.103.00.220-01 | Труба в сборе | |
| 29 | 4561А.103.00.270 | Труба в сборе | |
| 30 | 4561А.103.00.050-02 | Труба в сборе | |
| 31 | 4561А.103.00.150 | Труба в сборе | |
| 32 | 4561А.103.00.280-01 | Труба в сборе | |
| 33 | 4561А.103.00.260-01 | Труба в сборе | |
| 34 | 4561А.103.00.260 | Труба в сборе | |
| 35 | 4561А.103.00.300 | Труба в сборе | |
| 36 | 4561А.103.00.300-01 | Труба в сборе | |
| 37 | 4561А.103.00.003 | Штуцер | |
| 38 | 9833.030.035.30 | Кольцо | |
| 39 | 4571.83.043 | Штуцер | |
| 40 | 9833.Н1.16.12 | Кольцо | |
| 41 | 3722.10.319Н | Шарик | |
| 42 | 4571.81.052 | Пружина | |
| 43 | 4571.81.051 | Корпус | |
| 44 | 4561А.103.00.280-02 | Труба в сборе | |
| 45 | 4561А.103.00.280 | Труба в сборе | |
| 46 | 4571.83.018 | Дроссель | |
| 47 | 4561А.103.00.140 | Труба в сборе | |
| 48 | 4561А.103.00.240 | Труба в сборе | |
| 49 | 4571.83.022 | Скоба | |
| 50 | 4561А.103.00.240-01 | Труба в сборе | |
| 51 | 4571.81.081 | Корпус | |
| 52 | 4571.81.082 | Клапан | |
| 53 | 4571.81.083 | Пружина | |
| 54 | 9833.015.019.25 | Кольцо | |
| 55 | 4561А.103.00.041 | Штуцер | |
| 56 | 4561А.103.00.040 | Клапан обратный с дросселем | |
| 57 | 4561А.103.00.190 | Труба в сборе | |
| 58 | 4571.81.130 | Хомут в сборе | |
| 59 | 10362.12.20.16.1300 | Рукав | |
| 60 | 4561А.103.00.090-01 | Труба в сборе | |
| 61 | 4571.81.050 | Клапан | |
| 62 | 4561А.103.00.090 | Труба в сборе | |
| 63 | 4561А.103.00.009 | Штуцер | |
| 64 | 15804.16.22.1.5 | Прокладка | |
| 65 | 4561А.103.00.320 | Штуцер | |
| 66 | 397.05.0.28 | Шплинт | |
| 67 | 4571.81.133 | Лента | |
| 68 | 4571.81.131 | Серьга | |
| 69 | 4561А.103.00.130-01 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
