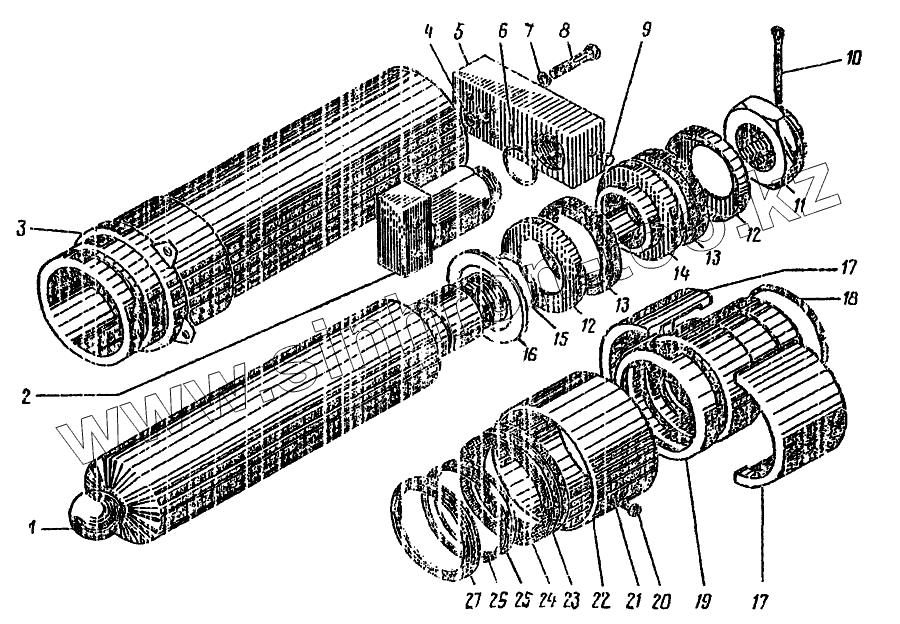

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.101.15.000 Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4561А.101.15.300 | Шток | |
| 2 | У4610.35А | Гидрозамок | |
| 3 | 4561А.101.15.100 | Корпус | |
| 4 | 9833.015.019.25 | Кольцо | |
| 5 | 4571.31.047 | Накладка | |
| 6 | 9833.030.035.30 | Кольцо | |
| 7 | 6402.65.10 | Шайба | |
| 8 | 7796.10.45 | Болт | |
| 9 | 12720.01.08 | Пробка | |
| 10 | 397.08.0.80 | Шплинт | |
| 11 | 4561А.101.15.005 | Гайка | |
| 12 | 4561А.101.15.003 | Манжетодержатель | |
| 13 | 6969.110.140 | Манжета | |
| 14 | 4561А.101.15.400 | Поршень | |
| 15 | 9833.050.055.30 | Кольцо | |
| 16 | 4561А.101.15.004 | Кольцо | |
| 17 | 4561А.101.15.001 | Полукольцо | |
| 18 | 9833.135.140.36 | Кольцо | |
| 19 | 4561А.101.15.500 | Втулка | |
| 20 | 1491.06.10 | Винт | |
| 21 | 6402.65.06 | Шайба | |
| 22 | 4561А.101.15.002 | Кольцо | |
| 23 | 14896.145.125 | Манжета | |
| 24 | 4561А.101.15.006 | Кольцо защитное | |
| 25 | 9833.125.135.58 | Кольцо | |
| 26 | 4561А.101.15.007 | Кольцо защитное | |
| 27 | 4561А.101.15.008 | Грязесъемник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
