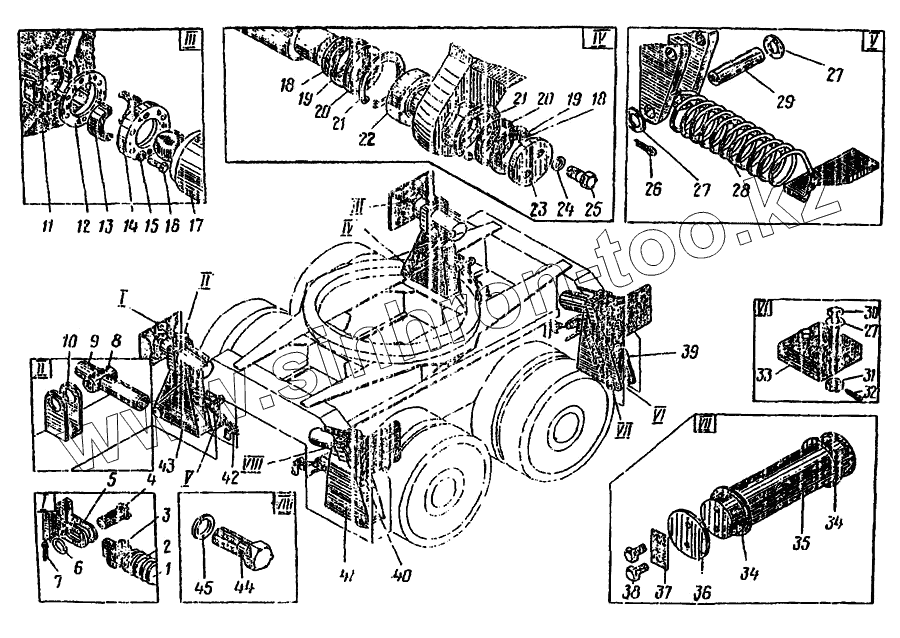

Каталог запасных частей к технике: ККЗ КС-4561А. 4561А.101.00.000 Установка откидных опор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4571.31.033 | Штанга | |
| 2 | 4561А.101.00.010 | Пружина | |
| 3 | 11371.20 | Шайба | |
| 4 | 9650.12.36 | Ось | |
| 5 | 4571.31.412 | Ухо | |
| 6 | 11371.12 | Шайба | |
| 7 | 397.02.0.20 | Шплинт | |
| 8 | 4571.31.351 | Ось | |
| 9 | 4571.31.353 | Труба | |
| 10 | 4571.31.352 | Скоба | |
| 11 | 4561А.101.00.008 | Пята опорная | |
| 12 | 4561А.101.00.012 | Прокладка | |
| 13 | 4561А.101.00.011 | Полукольцо | |
| 14 | 4561А.101.00.014 | Кольцо | |
| 15 | 6402.65.10 | Шайба | |
| 16 | 7796.10.45 | Болт | |
| 17 | 4561А.101.15.000 | Гидроцилиндр | |
| 18 | 4561А.101.00.019 | Кольцо | |
| 19 | 4561А.101.00.018 | Уплотнение | |
| 20 | 4561А.101.00.016 | Шайба | |
| 21 | 13943.62Б | Кольцо | |
| 22 | 3635.40 ШС | Подшипник | |
| 23 | 4561А.101.00.017 | Шайба | |
| 24 | 6402.65.08 | Шайба | |
| 25 | 7796.08.25 | Болт | |
| 26 | 397.03.2.20 | Шплинт | |
| 27 | 11371.10 | Шайба | |
| 28 | 4561А.101.00.003 | Пружина | |
| 29 | 9650.12.50 | Ось | |
| 30 | 7796.2.10.70 | Болт | |
| 31 | 5918.10 | Гайка | |
| 32 | 397.02.0.20 | Шплинт | |
| 33 | 4571.31.037 | Пластина | |
| 34 | 4571.31.044 | Шайба | |
| 35 | 4571.31.039 | Ось | |
| 36 | 4571.28.117 | Шайба | |
| 37 | 4571.31.007 | Планка | |
| 38 | 7796.12.30 | Болт | |
| 39 | 4571.31.200 | Гидроцилиндр | |
| 40 | 4561А.101.09.000 | Рычаг | |
| 41 | 4561А.101.10.000-01 | Опора | |
| 42 | 4571.31.600-01 | Гидротолкатель | |
| 43 | 4561А.101.10.000 | Опора | |
| 44 | 7796.12.30 | Болт | |
| 45 | 6402.65.12 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
