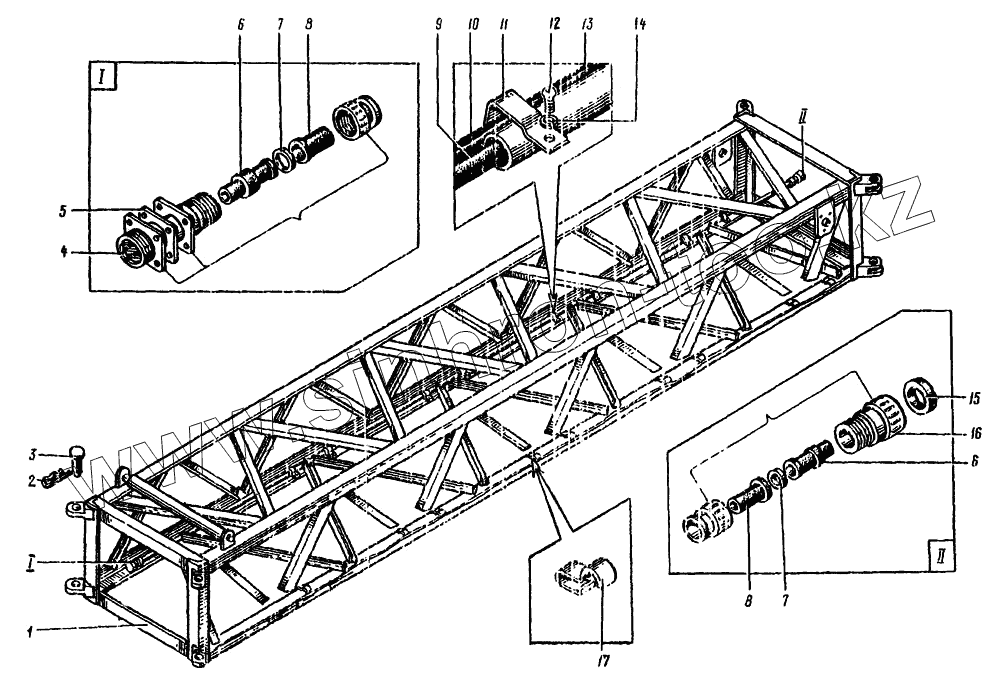

Каталог запасных частей к технике: ККЗ КС-4561А. 162.402.000.000 Вставка стрелы

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	162.402.001.000		Вставка
2	162.401.00.21		Чека
3	162.401.00.20А		Палец
4	ШРГ20ПКЧНШ8		Колодка
5	162.637.00.33		Прокладка
6	162.637.00.30		Уплотнитель
7	162.637.00.34		Шайба
8	162.637.00.31		Втулка
9	КРПТ 2х2,5, L=4,3 м		Кабель №26
10	КРПТ 2х1,5, L=4,3 м		Кабель №75
11	162.616.00.10		Скоба
12	17473.06.10		Винт
13	РЗ-Ц-Х, д. 15, L=4,18 м		Металлорукав
14	6402.65.06		Шайба
15	162.637.00.32		Кольцо
16	ШР20ПЧНШ8		Вставка
17	4571.80.502		Скоба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
