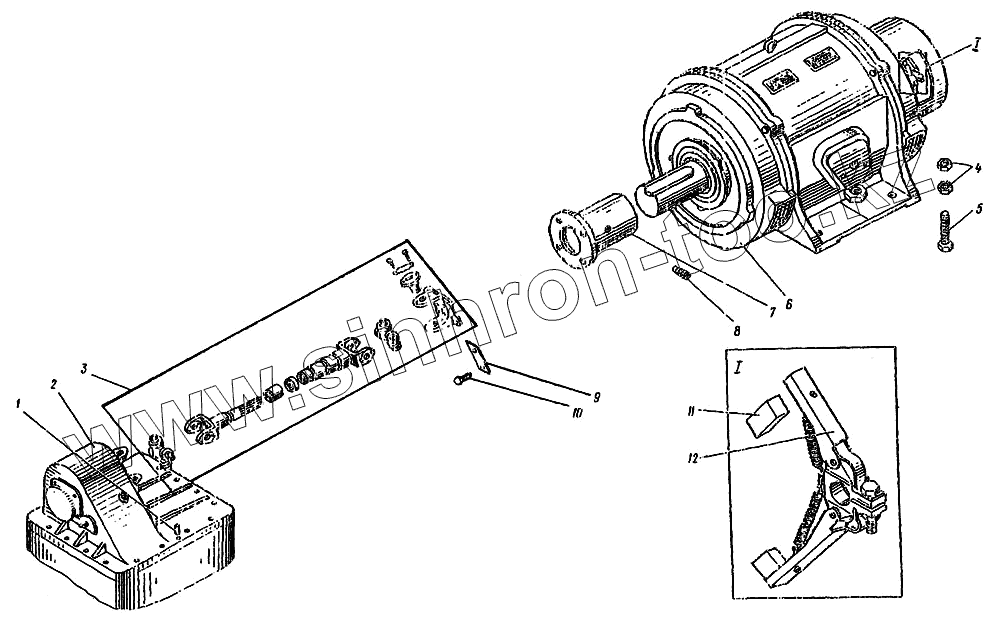

Каталог запасных частей к технике: ККЗ КС-4561А. 162-207Б Установка генератора

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КС-4561А (2009) КС-5576Б (2009) КС-6476 (2007)

Схема > Не выбрано 4561А.501.00.000 Установка кабины 4561А.501.10.000 Кабина 4561А.503.00.000 Размещение запасных частей, инструмента и принадлежностей 4561А.213.00.000 Опорно-поворотное устройство 1600-2 Опора поворотная 4561А.301.00.000 Рама поворотная. 4561А.303.00.000 Установка противовеса 4561А.302.00.000 Портал 4561А.306.00.000 Механизм поворота 4561А.306.01.000 Редуктор механизма поворота 4561А.506.00.000 Установка кожуха 4561А.201.00.000 Установка рамы неповоротной 162-202А Стабилизатор 4561А.205.00.000 Крылья защитные 4561А.101.00.000 Установка откидных опор 4561А.101.15.000 Гидроцилиндр 162.211.00.00 Управление коробкой отбора мощности 4571.82.000 Установка пневмоаппаратуры и разводка трубопроводов на шасси 4561А.314.00.000 Управление топливоподачей 4561А.601.06.000 Доработка пульта управления 3ВС.602.002 Пульт управления ТГ-200 Тормоз 4561А.311.00.000 Установка тормоза механизма поворота 162.304.00.00 Тормоз механизма поворота 4561А.104.00.000 Установка электрооборудования на шасси и неповоротной раме. 4561А.607.03.000 Кабельная разводка по шасси и неповоротной раме 162-207Б Установка генератора МТКР 311-8У2 Электродвигатель 4561А.601.00.000 Установка электрооборудования на поворотной раме 5ВС.305.012 Шкаф силовой 4561А.607.01.000 Кабельная разводка по поворотной раме 4561А.607.04.000 Кабельная разводка по стреле 4561А.607.04.000 Кабельная разводка по гуську 4561А.613.00.000 Установка конечного выключателя подъема груза 4561А.613.00.000 Установка конечного выключателя подъема стрелы 4561А.613.00.000 Установка датчика угла ограничителя грузоподъемности ОГП-1 4571.31.200 Гидроцилиндр 4571.31.600-01 Гидротолкатель У 4610.35А Гидрозамок 4561А.103.00.000 Установка трубопроводов на шасси 4561А.106.00.00 Установка гидроаппаратуры на шасси 4561А.106.01.000 Привод насоса Р25.160-20-5х01-30 Распределитель 4561А.305.00.000 Механизм подъема стрелы 4561А.305.01.000 Редуктор 4561А.401.00.000 Стрела. 162-209А Стойка поддержки стрелы 162.402.000.000 Вставка стрелы 4561А.403.000 Установка гуська 4561А.404.00.000 Полиспаст 4561А.405.00.000 Обойма крюковая 162-406А Обойма крюковая малая 4561А.408.00.000 Растяжки и канаты. 4561А.613.00.000 Датчик усилий ОГП-1 ДУС 4561А.504.00.000 Указатель вылетов стрелы 4561А.309.00.000 Лебедка грузовая 4561А.316.00.000 Лебедка вспомогательная РМ 650-40-32М-У2 Редуктор РМ 500-31,5-11М-У2 Редуктор КС-4561А.000.00.000 Общий вид крана Болты, винты Гайки, кольца, манжеты, масленки, оси, подшипники Подшипники, пробки, шайбы, шплинты, шпонки, штифты, канат, рукав, шарик

1

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3128.10.20Пр		Штифт
2	214-4202010		Коробка отбора мощности
3	162.207.01Б (ГАЗ 63.220.10.А2)		Вал карданный
4	5915.20		Гайка
5	7796.20.70		Болт
6	ЕСС5-82-4У2		Генератор
7	162.207.00.01		Втулка
8	1478.12.16		Винт
9	162.207.00.02		Шайба стопорная
10	7796.12.30		Болт
11	8ДВ.578.001		Щетка
12	5ДВ.125.024		Траверса

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
