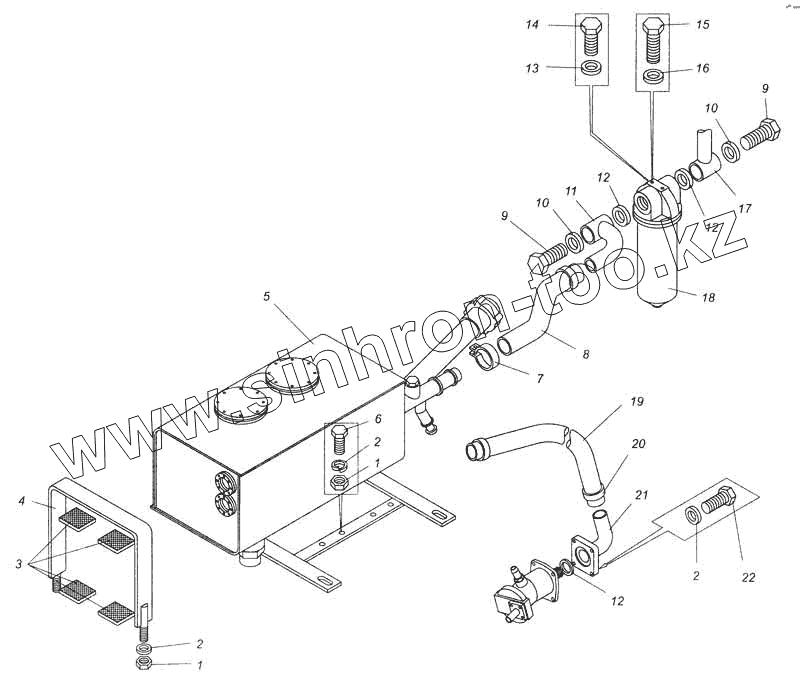

Каталог запасных частей к технике: КЭЗ ЭП-2620. Установка гидробака и фильтра
1
1
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10.5915 | Гайка | |
| 2 | 10 6402 | Шайба | |
| 3 | ЭП-2620.12.01.001 | Прокладка | |
| 4 | ЭП-2620.12.01.060 | Хомут | |
| 5 | ЭП-2620.12.01.100 | Гидробак | |
| 6 | М10х20.7796 | Болт | |
| 7 | ДЭ-224.44.22.000 | Хомутик | |
| 8 | 32х43.0-16.10362 | Рукав (L = 250 мм) | |
| 9 | АФ-1.70.00.027 | Болт зажимной | |
| 10 | 42М3.23358 | Прокладка | |
| 11 | ЭП-2620.12.01.040 | Трубопровод | |
| 12 | 040-045-30-2-2.9833 | Кольцо | |
| 13 | 011-015-25-2-2.9833 | Кольцо | |
| 14 | АФ-1.70.00.005 | Пробка | |
| 15 | М12х20.7796 | Болт | |
| 16 | 12.6402 | Шайба | |
| 17 | ЭП-2620.12.01.080 | Трубопровод | |
| 18 | У4910.338.000 | Фильтр линейный | |
| 19 | 48х62.0-15.10362 | Рукав (L = 680 мм) | |
| 20 | ЭП-2620.12.01.020 | Хомут | |
| 21 | ЭП-2620.12.01.050 | Фланец | |
| 22 | М10х25.7796 | Болт | |
| 23 | ЭП-2620.12.01.070 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
