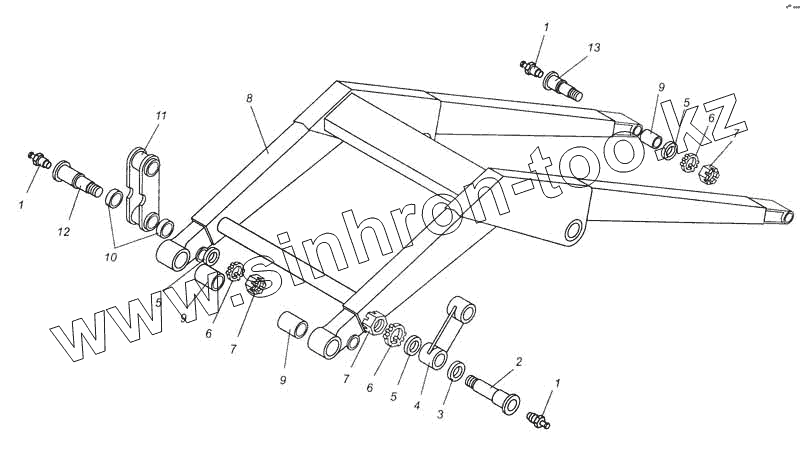

Каталог запасных частей к технике: КЭЗ ЭП-2620. Стрела с рычагами
1
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.3.Ц6.19853 | Масленка | |
| 2 | БЗ.00.00.003 | Палец | |
| 3 | БЗ.00 00.012 | Шайба | |
| 4 | БЗ.00.02.000 | Рычаг | |
| 5 | БЗ.00.00.005 | Шайба | |
| 6 | 10.11872 | Шайба | |
| 7 | БЗ.00.00.014 | Гайка | |
| 8 | БЗ.00.06.000 | Стрела | |
| 9 | БЗ.06.01.115 | Втулка | |
| 10 | БЗ.00.02.006 | Втулка | |
| 11 | БЗ.00.04.000 | Рычаг | |
| 12 | БЗ.00.00.002 | Палец | |
| 13 | БЗ.00.00.001 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
