Каталог запасных частей к технике: КЭЗ ЭП-2620. Гидросистема
1
1
2
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19
19
20
20
21
22
23

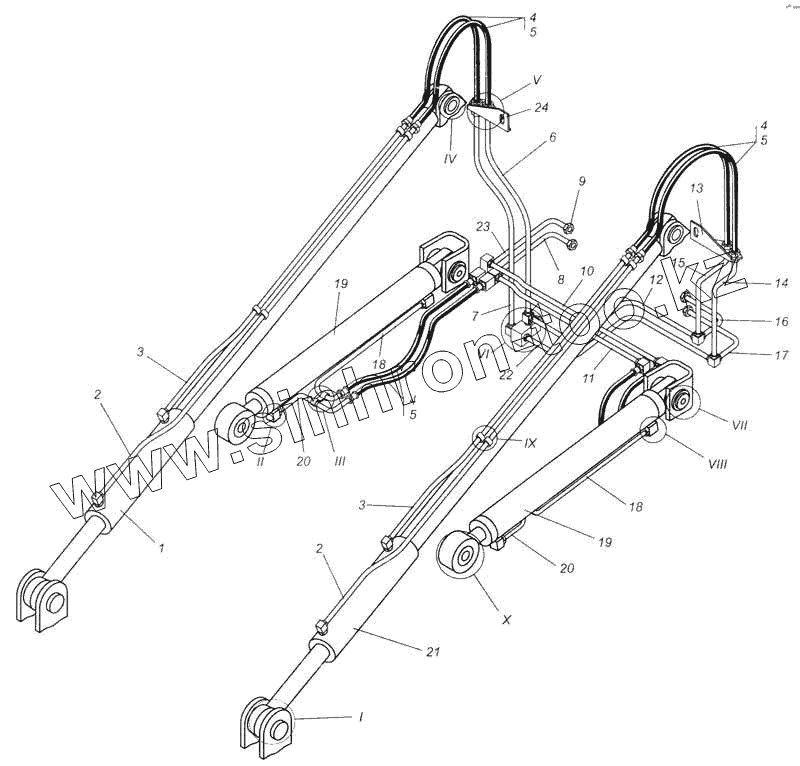

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д3-160 45.01.000 -01 | Гидроцилиндр | |
| 2 | БЗ.49.00.190 | Трубопровод | |
| 3 | БЗ.49.00.180 | Трубопровод | |
| 4 | РВД12х650УЭМ22х1.5 | Рукав | |
| 5 | РВД12х650ТМ12х1.5 | Рукав | |
| 6 | БЗ.49.00.090 | Трубопровод | |
| 7 | БЗ.49.00.100 | Трубопровод | |
| 8 | БЗ.49.00.060 | Трубопровод | |
| 9 | БЗ.45.00.023 | Штуцер | |
| 10 | БЗ.49.00.130 | Трубопровод | |
| 11 | БЗ.49.00.140 | Трубопровод | |
| 12 | БЗ.49.00.110 | Трубопровод | |
| 13 | БЗ.45.00.031 | Кронштейн | |
| 13 | БЗ.45.00.031-01 | Кронштейн | |
| 14 | БЗ.49.00.020 | Трубопровод | |
| 15 | БЗ.49.00.010 | Трубопровод | |
| 16 | БЗ.49.00.070 | Трубопровод | |
| 17 | БЗ.49.00.080 | Трубопровод | |
| 18 | БЗ.49.00.150 | Трубопровод | |
| 19 | У4564.200.000-32 | Гидроцилиндр | |
| 20 | БЗ.49.00.160 | Трубопровод | |
| 21 | ДЗ-160.45.01.000 | Гидроцилиндр | |
| 22 | БЗ.49.00.120 | Трубопровод | |
| 23 | БЗ.49.00.050 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
