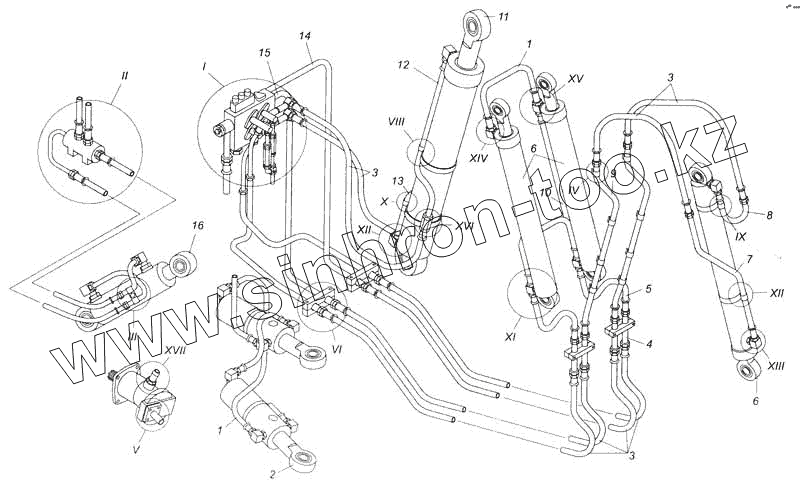

Каталог запасных частей к технике: КЭЗ ЭП-2620. Гидросистема
1
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД 22х650-У | Рукав | |
| 2 | 13.0920 000 | Гидроцилиндр | |
| 3 | РВД 20х1050-У | Рукав | |
| 4 | ЭП-2620.12.00.130 | Трубопровод | |
| 5 | РВД 20х650-У | Рукав | |
| 6 | 13.6250.000 | Гидроцилиндр | |
| 7 | ЭП-2620.12.00.100 | Трубопровод | |
| 8 | ЭП-2620.12.00.040 | Трубопровод | |
| 9 | ЭП-2620.12.00 120 | Трубопровод | |
| 10 | ЭП-2620.12.00.110 | Трубопровод | |
| 11 | 13.6150.000 | Гидроцилиндр | |
| 12 | ЭП-2620.12.00.170 | Трубопровод | |
| 13 | ЭП-2620.12.00.050 | Трубопровод | |
| 14 | ЭП-2620 12.00 090 | Трубопровод | |
| 15 | ЭП-2620.12.00.080 | Трубопровод | |
| 16 | 13.6110.000 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
