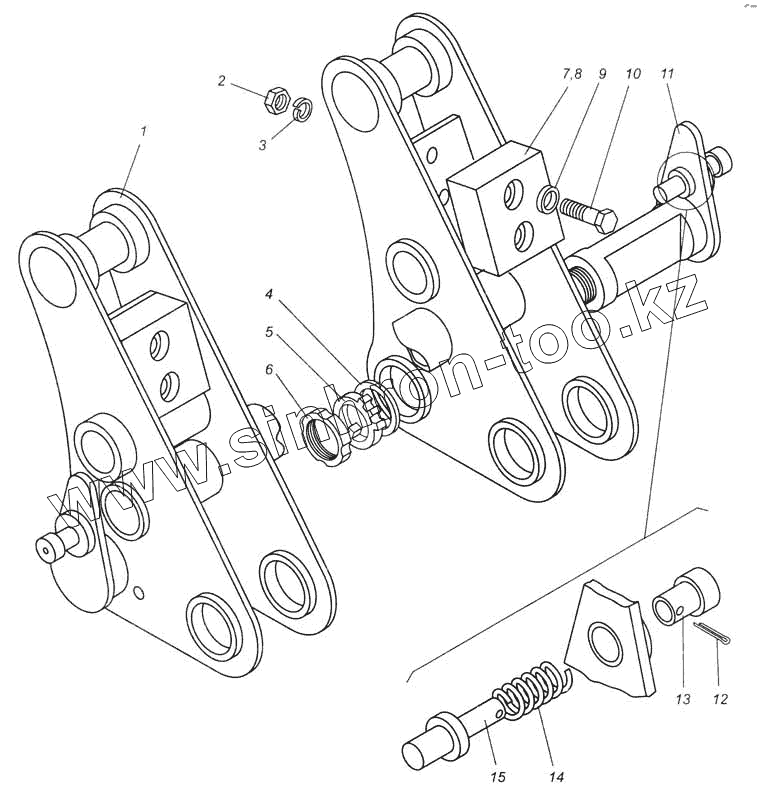

Каталог запасных частей к технике: КЭЗ ЭП-2620. Быстросменное устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БЗ.07.01.000 | Переходник | |
| 2 | М10.5915 | Гайка | |
| 3 | 10.6402 | Шайба | |
| 4 | 36.11371 | Шайба | |
| 5 | 36.11872 | Шайба | |
| 6 | БЗ.00.00.014 | Гайка | |
| 7 | БЗ.07.00.003 | Упор | |
| 8 | БЗ.07.00.005 | Упор | |
| 9 | 10.11371 | Шайба | |
| 10 | М10х50.7796 | Болт | |
| 11 | БЗ.07.02.000 | Ручка | |
| 12 | 3.2х16.397 | Шплинт | |
| 13 | БЗ.07.00.002 | Ручка | |
| 14 | БЗ.07.00.001 | Пружина | |
| 15 | БЗ.07.00.004 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
