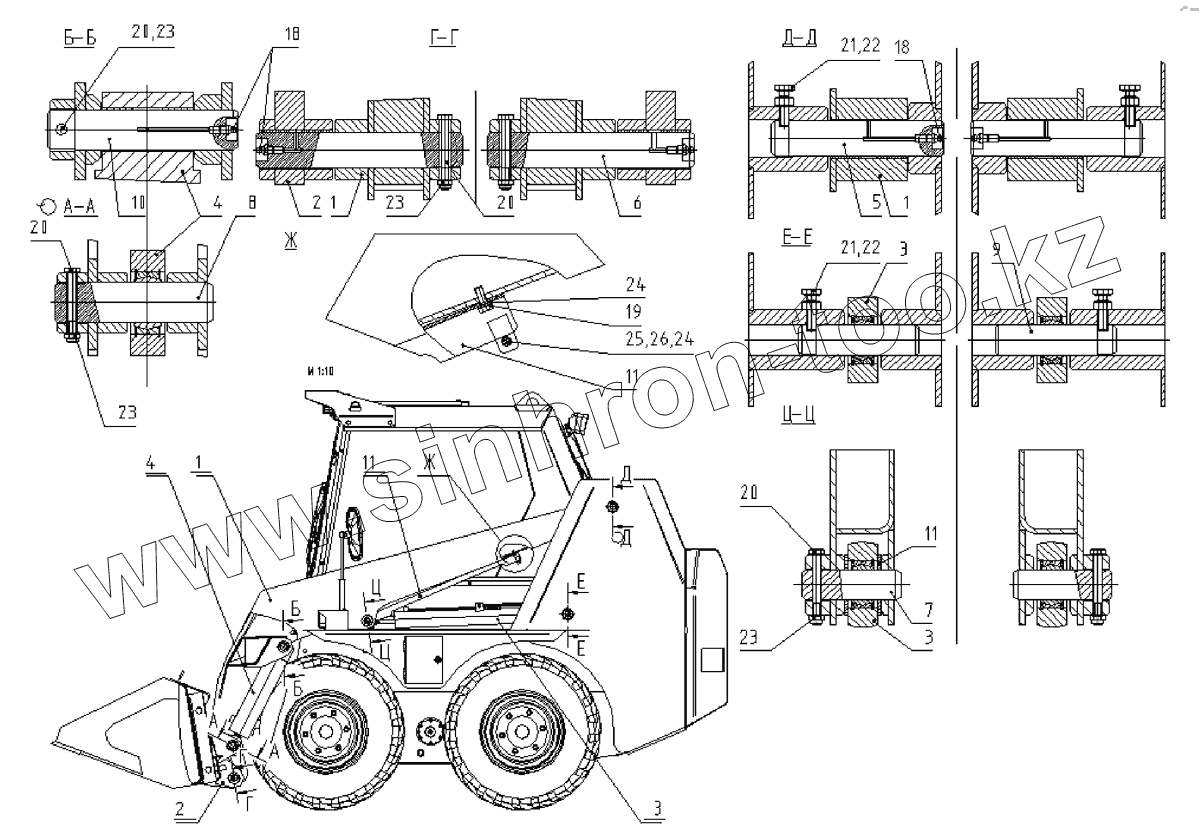

Каталог запасных частей к технике: КЭМЗ ANT750. Рабочее оборудование ANT752.00.00.000
1
1
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
11
11
18
18
19
20
20
20
20
21
21
22
22
23
23
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3-04999 | Основной фиксатор | |
| 2 | 2-02555 | Зажимной механизм | |
| 3 | HNP 63-36-700 | Гидроцилиндр | |
| 4 | HNP 90-45-295 | Гидроцилиндр | |
| 5 | ANT652.00.00.001 | Ось | |
| 6 | ANT652.00.00.002 | Ось | |
| 7 | ANT652.00.00.003 | Ось | |
| 8 | ANT652.00.00.004 | Ось | |
| 9 | ANT652.00.00.005 | Ось | |
| 10 | ANT652.00.00.006 | Ось | |
| 11 | 3-04350 | Ригель | |
| 18 | МК8х1 | Маслёнка | |
| 19 | М8х20 | Болт | |
| 20 | М8х70 | Болт | |
| 21 | М10х35 | Болт | |
| 22 | М10 | Гайка | |
| 23 | М8 | Гайка | |
| 24 | М8 | Гайка | |
| 25 | М8х60 | Болт | |
| 26 | М8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
