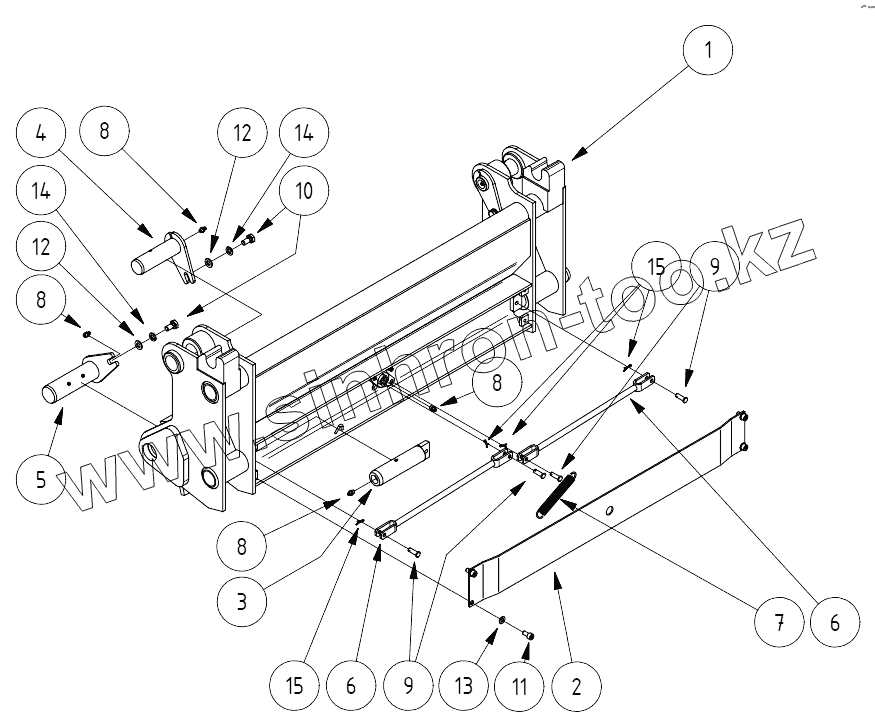

Каталог запасных частей к технике: КЭМЗ ANT1000. Зажим
1
2
3
4
5
6
6
7
8
8
8
8
9
9
10
11
12
12
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 1002.02.01.000 | Зажимный механизм | |
| 2 | ANT 1002.02.00.003 | Кожух | |
| 3 | ANT 1002.02.00.001 | Цапфа | |
| 4 | ANT 1002.02.00.100 | Цапфа | |
| 5 | ANT 1002.02.00.160 | Цапфа | |
| 6 | ANT 1002.02.00.005 | Тяга | |
| 7 | ANT 1002.00.00.001 | Пружина | |
| 8 | 1.2.Ц6 | Масленка | |
| 9 | ANT 1002.02.00.002 | Цапфа | |
| 10 | М10х20 DIN 933 | БОЛТ | |
| 11 | М8х16 DIN 912 | Болт | |
| 12 | М10 DIN 125 - 1А | Шайба | |
| 13 | М8 DIN 125 - 1А | Шайба | |
| 14 | М10 DIN 127 Б | Шайба | |
| 15 | 3,5х35 DIN 94 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
