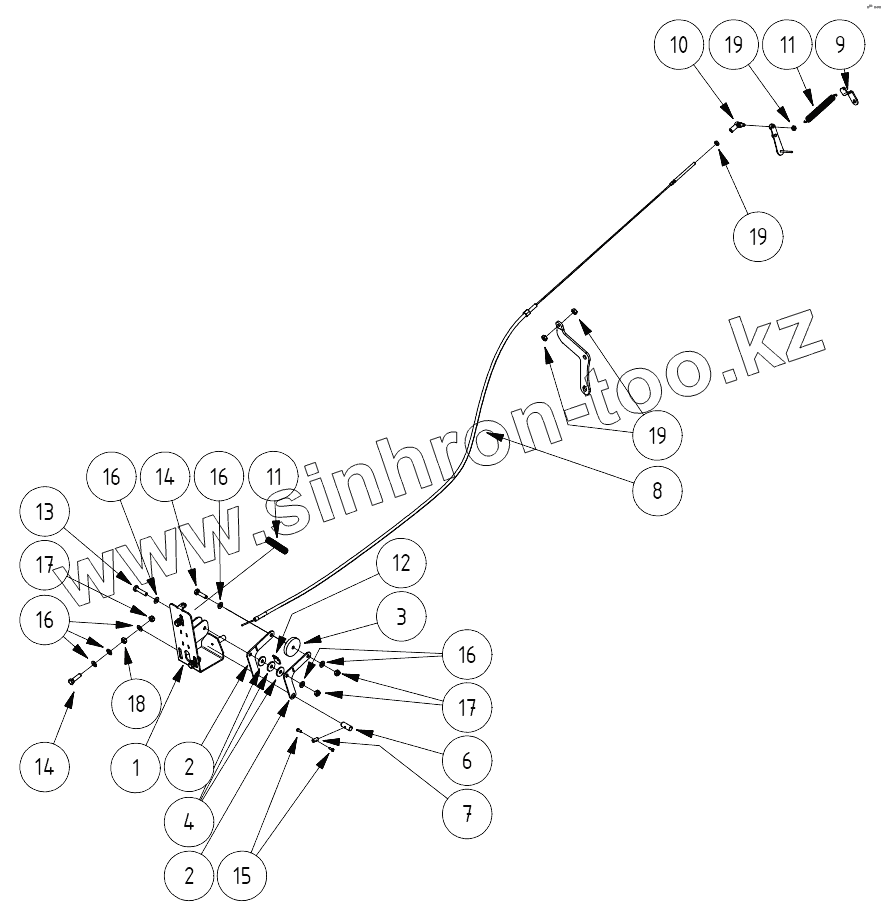

Каталог запасных частей к технике: КЭМЗ ANT1000. Трос управления
1
2
2
3
4
6
7
8
9
10
11
11
12
13
14
14
15
16
16
16
16
17
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 1001.70.01.110 | Платформа | |
| 2 | ANT 1001.70.01.101 | Рычаг | |
| 3 | ANT 1001.70.01.102 | Кольцо | |
| 4 | ANT 1001.70.01.104 | Кольцо | |
| 6 | ANT 1001.70.01.004 | Цапфа | |
| 7 | ANT 1001.70.01.003 | Заделка | |
| 8 | 055-10188 | Трос управления | |
| 9 | ANT 1001.70.01.002 | Кронштейн | |
| 10 | М6 DIN 71802 AC | Шаровой шарнир | |
| 11 | ANT 1002.00.00.002 | Пружина | |
| 12 | ANT 1001.70.01.103 | Державка | |
| 13 | М8х35 DIN 931 | Болт | |
| 14 | М8х30 DIN 933 | Болт | |
| 15 | М4х10 DIN 84 | Болт | |
| 16 | М8 DIN 125-1А | Шайба | |
| 17 | М8 DIN 985 | Гайка | |
| 18 | М8 DIN 934 | Гайка | |
| 19 | М6 DIN 934 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
