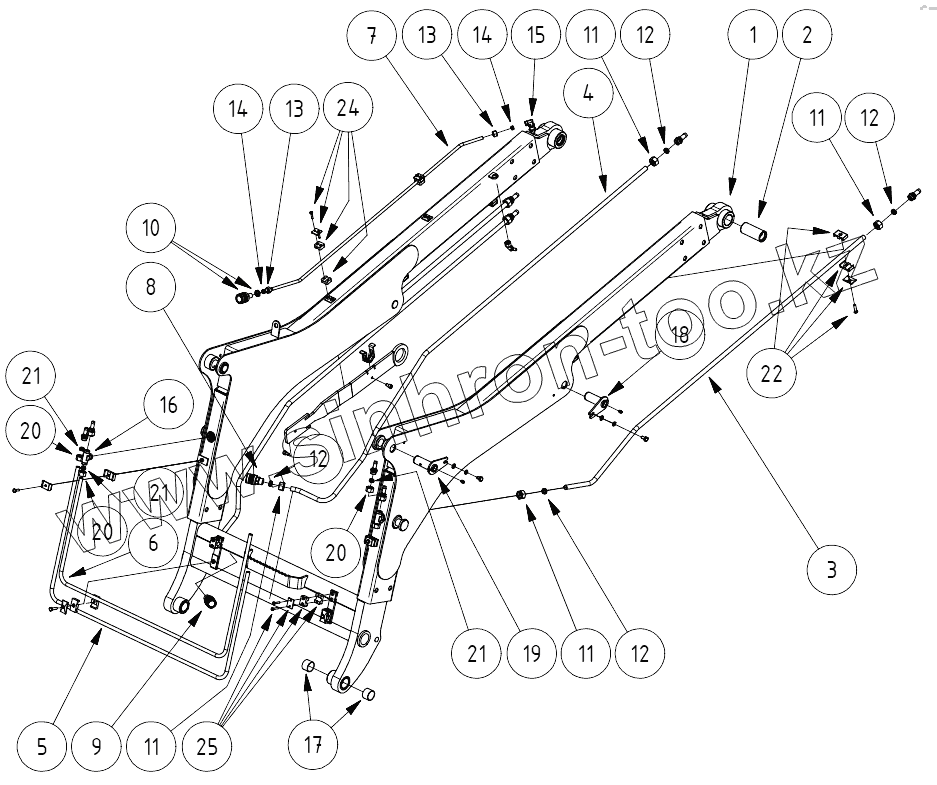

Каталог запасных частей к технике: КЭМЗ ANT1000. Стрела
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
13
14
14
15
16
17
18
19
20
20
20
21
21
21
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 1002.01.01.000 | Стрела сварная | |
| 2 | ANT 1002.00.01.001 | Втулка | |
| 3 | ANT 1001.60.00.250-01 | Труба в сборе | |
| 4 | ANT 1001.60.00.250-03 | Труба в сборе | |
| 5 | ANT 1001.60.00.100-01 | Труба в сборе | |
| 6 | ANT 1001.60.00.100 | Труба в сборе | |
| 7 | ANT 1001.60.00.150 | Труба в сборе | |
| 8 | 074-10007 | Муфта | |
| 9 | 074-10540 | Муфта | |
| 10 | 074-10017 | Муфта | |
| 11 | 145-10009 | Гайка накидная | |
| 12 | 145-10019 | Кольцо врезное | |
| 13 | 145-10007 | Гайка накидная | |
| 14 | 145-10772 | Кольцо врезное | |
| 15 | 145-10403 | Адаптор | |
| 16 | 145-11750 | Адаптер | |
| 17 | ANT 1002.01.00.002 | Втулка | |
| 18 | ANT 1002.00.00.250 | Цапфа | |
| 19 | ANT 1002.00.00.300 | Цапфа | |
| 20 | 145-10008 | Гайка накидная | |
| 21 | 145-10018 | Кольцо врезное | |
| 22 | 019-10046 | Держатель | |
| 24 | 019-10043 | Хомут | |
| 25 | 019-10060 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
