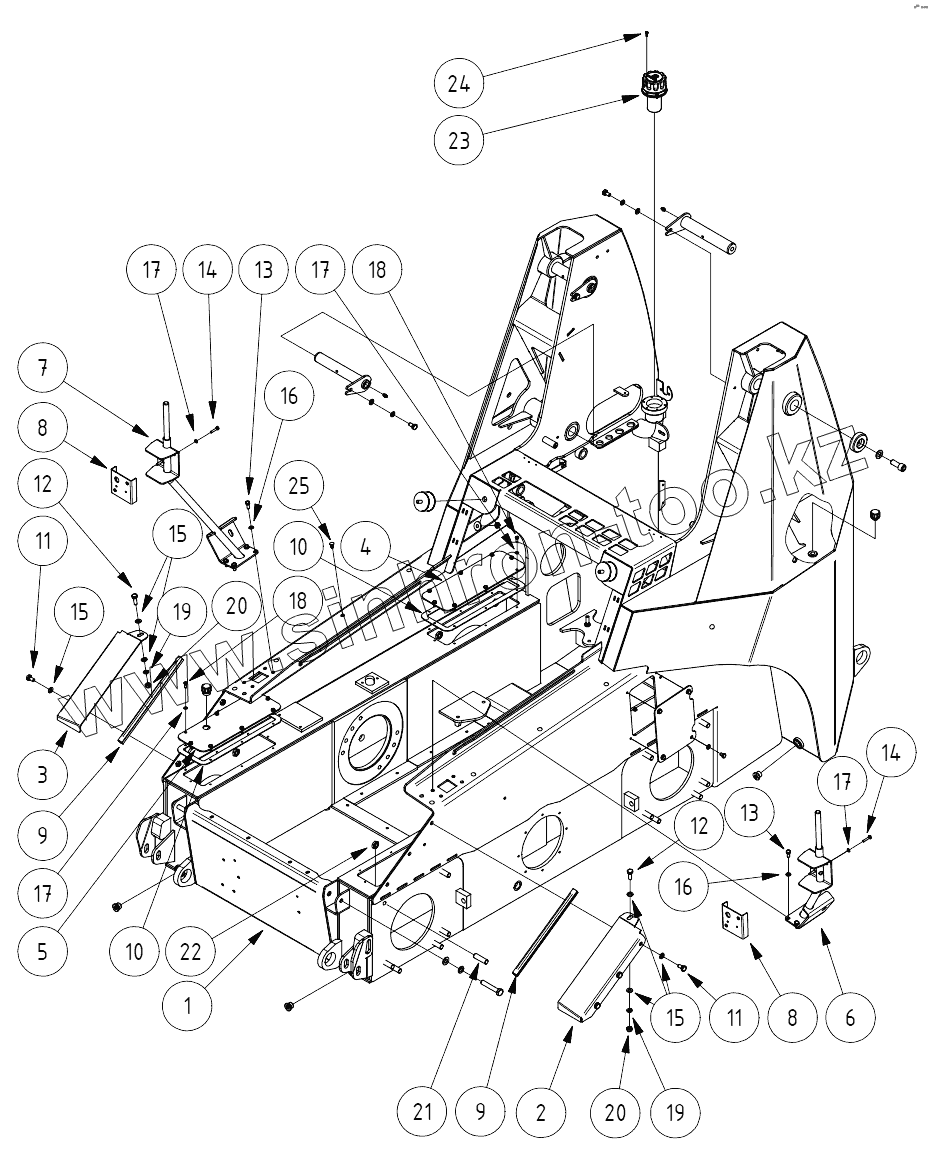

Каталог запасных частей к технике: КЭМЗ ANT1000. Рама
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 1001.10.10.000 | Рама | |
| 2 | ANT 1001.10.40.400 | Крышка | |
| 3 | ANT 1001.10.40.500 | Крышка | |
| 4 | ANT 1001.80.00.001 | Крышка | |
| 5 | ANT 1001.80.00.450 | Крышка | |
| 6 | ANT 1001.10.50.400 | Консоль | |
| 7 | ANT 1001.10.50.400-01 | Консоль | |
| 8 | ANT 1001.10.50.001 | Кронштейн | |
| 9 | УЭТ - 6107805 | Уплотнение | |
| 10 | ГЕРМЕТИК | Уплотнение | |
| 11 | М10x20 DIN933 | Болт | |
| 12 | М10x30 DIN933 | Болт | |
| 13 | М8x20 DIN933 | Болт | |
| 14 | М6x30 DIN933 | Болт | |
| 15 | М10 DIN125 - 1А | Шайба | |
| 16 | М8 DIN125 - 1А | Шайба | |
| 17 | М6 DIN125 - 1А | Шайба | |
| 18 | М6x16 DIN933 | Болт | |
| 19 | М10 DIN127 | Шайба | |
| 20 | М10 DIN985 | Гайка | |
| 21 | М16x40 DIN939 | Болт | |
| 22 | М16 DIN439 Б | Гайка | |
| 23 | 028-10030 | Пробка заливного отверстия | |
| 24 | М5x12 DIN84 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
