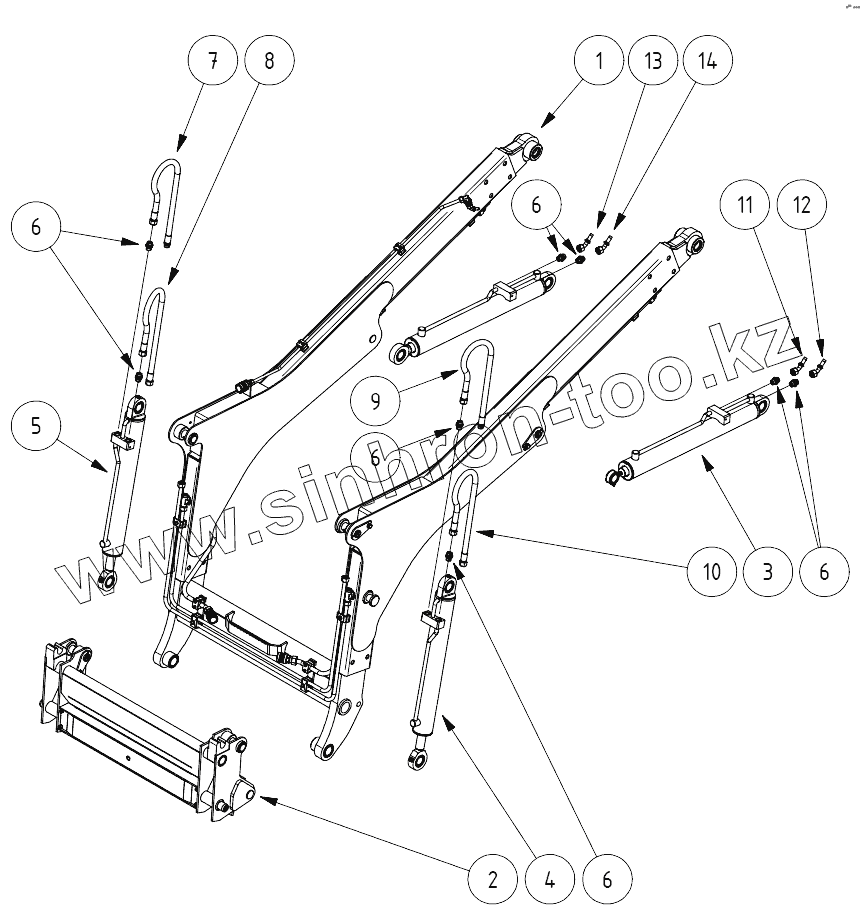

Каталог запасных частей к технике: КЭМЗ ANT1000. Рабочее оборудование
1
2
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 1002.01.00.000 | Стрела | |
| 2 | ANT 1002.02.01.000 | Зажимный механизм | |
| 3 | 068-10090/93 | Гидравлический цилиндр стрелы | |
| 4 | 068-10094/97 | Гидравлический цилиндр ковша | |
| 5 | 068-10089 /92 | Гидравлический цилиндр ковша | |
| 6 | 145-10036 | АДАПТЕР | |
| 7 | 127-12327 | Рукав | |
| 8 | 127-12326 | Рукав | |
| 9 | 127-12327 | Рукав | |
| 10 | 127-12326 | Рукав | |
| 11 | 127-12323 | Рукав | |
| 12 | 127-12323 | Рукав | |
| 13 | 127-12323 | Рукав | |
| 14 | 127-12323 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
