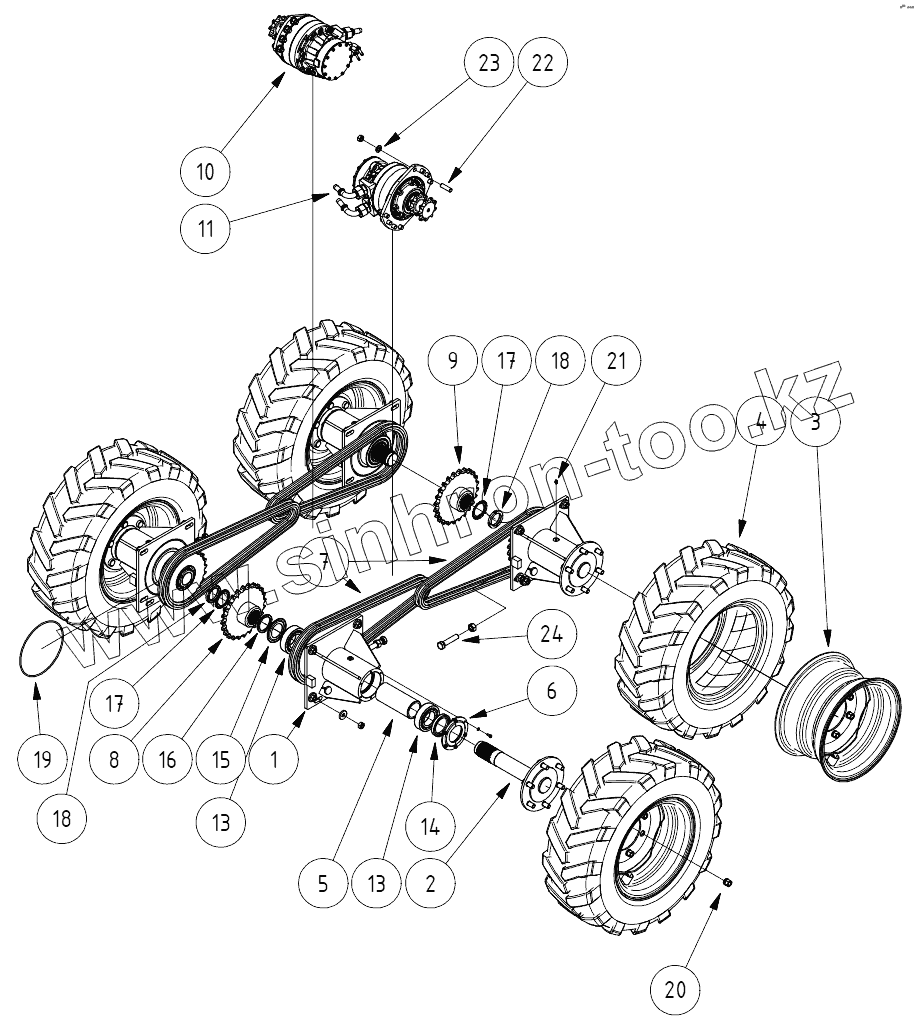

Каталог запасных частей к технике: КЭМЗ ANT1000. Привод передвежения
1
2
3
4
5
6
7
8
9
10
11
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 651.80.00.100 | Консоль | |
| 2 | ANT 651.80.00.150 | Вал | |
| 3 | 9,75"-16,5" | Обод | |
| 4 | 12х16,5 | Шина | |
| 5 | ANT 651.80.00.006 | Трубка | |
| 6 | 855-10414 | Крышка | |
| 7 | 20В-1 | Цепь | |
| 8 | ANT 1001.80.00.250 | Цепное колесо | |
| 9 | ANT 1001.80.00.200 | Цепное колесо | |
| 10 | 088-10073 | Гидромотор | |
| 11 | 088-10073 | Гидромотор | |
| 13 | 099-10283 | Подшипник | |
| 14 | 032-10257 | Манжета | |
| 15 | 033-10051 | Уплотнение | |
| 16 | ANT 651.80.00.003 | Шайба | |
| 17 | 60.01.08кп.019 | Стопорная шайба | |
| 18 | М60х2,0-6Н.05.05 | Гайка | |
| 19 | 260-270-58 | О - кольцо | |
| 20 | М18х1,5 | Гайка сферическая | |
| 21 | 1.2.Ц6 | Масленка | |
| 22 | М16х40 DIN 939 | Шпилька | |
| 23 | М16 DIN 6916 | Шайба | |
| 24 | М20х90 DIN 933 | Болт |
