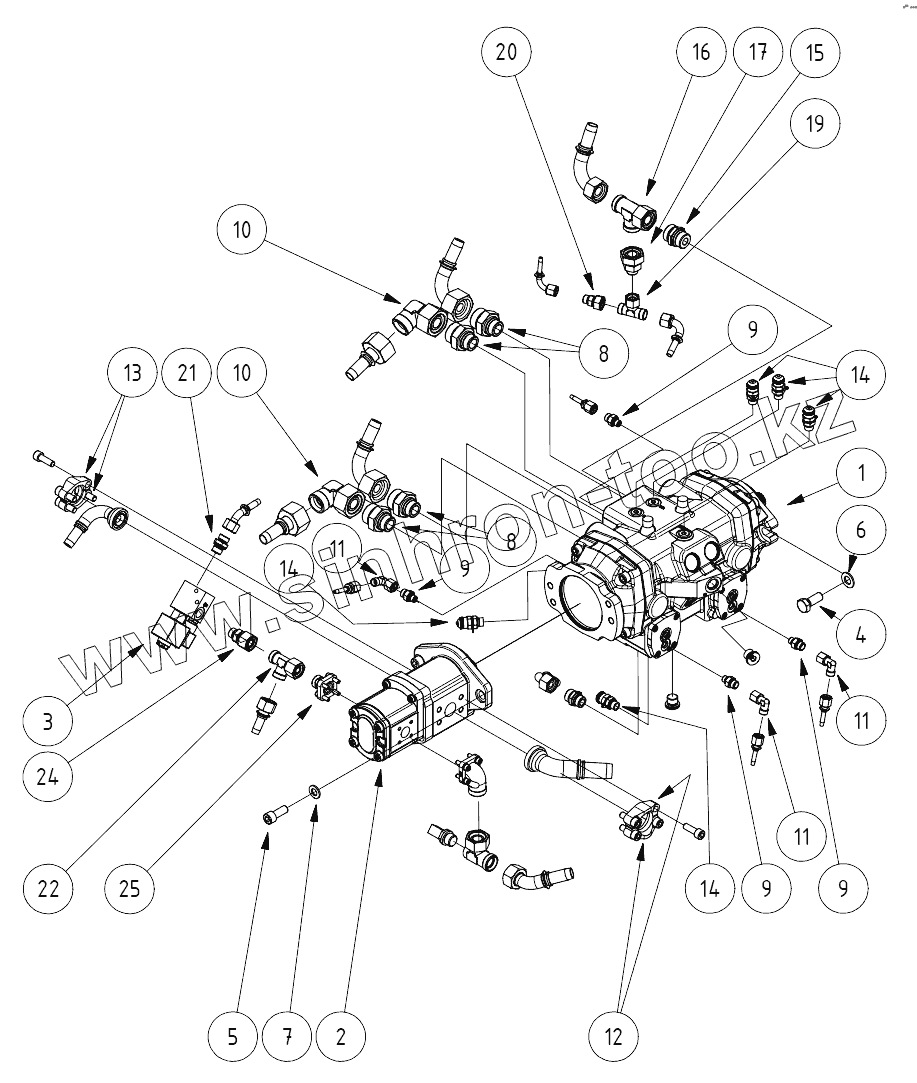

Каталог запасных частей к технике: КЭМЗ ANT1000. Основной насос
1
2
3
4
5
6
7
8
8
9
9
9
9
10
10
11
11
11
12
13
14
14
14
15
16
17
19
20
21
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001-10127 | Основной насос | |
| 2 | 076-11551 | Шестеренный насос | |
| 3 | 006-10061 | Клапан | |
| 4 | М14х35 DIN 933 | Болт | |
| 5 | М12х35 DIN 912 | Болт | |
| 6 | М14 DIN 125 - 1А | Шайба | |
| 7 | М12 DIN 125 - 1А | Шайба | |
| 8 | 145-11749 | Адаптер | |
| 9 | 145-11242 | Адаптер | |
| 10 | 145-11053 | Адаптер | |
| 11 | 145-10580 | Адаптер | |
| 12 | 125-10077 | Полуфланец | |
| 13 | 125-10076 | Полуфланец | |
| 14 | 020-10024 | Измерительное соединение | |
| 15 | 145-11748 | Адаптер | |
| 16 | 145-10585 | Адаптер | |
| 17 | 145-10910 | Адаптер | |
| 19 | 145-10188 | Адаптер | |
| 20 | 145-10906 | Адаптер | |
| 21 | 145-10033 | Адаптер | |
| 22 | 145-10586 | АДАПТЕР | |
| 24 | 145-11493 | Адаптер | |
| 25 | 125-10075 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
