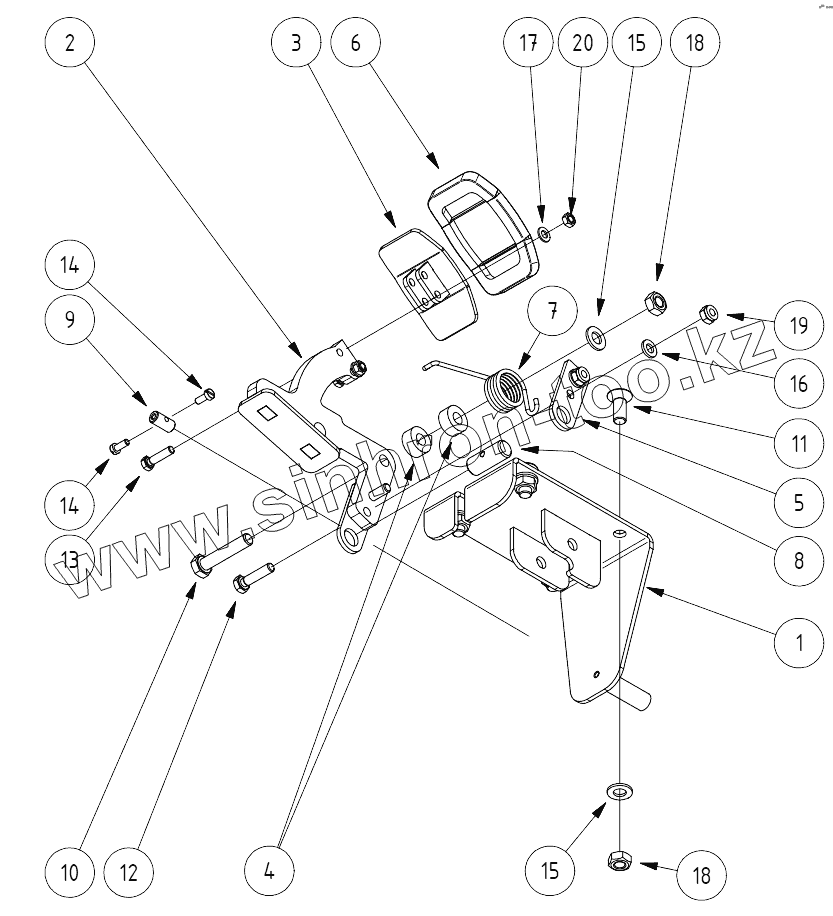

Каталог запасных частей к технике: КЭМЗ ANT1000. Кронштейн
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ANT 1001.40.03.100 | Кронштейн | |
| 2 | ANT 1001.40.03.200 | Рычаг | |
| 3 | ANT 1001.40.03.300 | Педаль | |
| 4 | ANT 1001.10.20.004 | Колљцо | |
| 5 | ANT 1001.40.03.001 | Планка | |
| 6 | 2108-1108019 | Накладка педали | |
| 7 | ANT 1001.40.03.004 | Пружина | |
| 8 | ANT 1001.70.01.004 | Цапфа | |
| 9 | ANT 1001.70.01.003 | Заделка | |
| 10 | М8х40 DIN 931 | Болт | |
| 11 | М8х20 DIN 7991 | Болт | |
| 12 | М6х25 DIN 933 | Болт | |
| 13 | М5х20 DIN 933 | Болт | |
| 14 | М4х10 DIN 84 | Болт | |
| 15 | М8 DIN 125-1А | Шайба | |
| 16 | М6 DIN 125-1А | Шайба | |
| 17 | М5 DIN 125-1А | Шайба | |
| 18 | М8 DIN 934 | Гайка | |
| 19 | М6 DIN 985 | Гайка | |
| 20 | М5 DIN 934 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
